سال ۲۰۱۸، یکی از بزرگترین واحدهای تقطیر در خاورمیانه به طور ناگهانی متوقف شد. تیمی از مهندسان هفتهها درگیر پیدا کردن مشکل بودند. هزینه این توقف؟ بیش از ۲ میلیون دلار عدمالنفع تولید. مقصر اصلی چه بود؟ خرابی یک پمپ چندصد هزار دلاری یا انفجار کوره؟ هیچکدام! دلیل این فاجعه، نفوذ تدریجی بخارات هیدروکربنی به داخل یک کابل ابزار دقیق ۵۰ دلاری بود که عایقبندی استانداردی نداشت و باعث ارسال یک سیگنال خطای مهلک به سیستم کنترل مرکزی شد.
در دنیای پالایشگاهها، کابلها صرفاً چند رشته سیم مسی نیستند؛ آنها سیستم عصبی مرکزی پروژه چند میلیارد دلاری شما محسوب میشوند. اگر این اعصاب مختل شوند، مغز سیستم (DCS) فلج خواهد شد.
به عنوان یک مدیر پروژه صنعتی، انتخاب درست این شریانهای حیاتی به معنای مرز بین تولید پایدار و فاجعههای صنعتی است. در این مقاله، کالبدشکافی دقیقی روی کابلهای ابزار دقیق خواهیم داشت تا دیگر هیچ سیگنالی در سایت شما گم نشود.
کابل ابزار دقیق چیست؟
برای درک بهتر، سیستم قدرت سایت را به عنوان عروق خونی در نظر بگیرید که انرژی (خون) را پمپاژ میکنند، اما کابلهای ابزار دقیق اعصاب این سیستم هستند که دادههای حیاتی (دما، فشار، سطح و دبی) را با جریانها و ولتاژهای بسیار پایین (معمولاً 4-20 میلیآمپر یا 24 ولت) به مغز متفکر (DCS یا PLC) منتقل میکنند.
تفاوتهای کلیدی کابل ابزار دقیق با کابلهای قدرت و کنترل:
- سطح ولتاژ و جریان: کابلهای قدرت با آمپراژ بالا و ولتاژهای کیلوولت سروکار دارند، اما کابل ابزار دقیق سیگنالهای میلیآمپری را عبور میدهد.
- حساسیت به نویز: به دلیل ضعف سیگنال، کابلهای ابزار دقیق به شدت در برابر تداخلات الکترومغناطیسی (EMI) آسیبپذیرند و نیازمند شیلدینگ پیچیدهتری هستند.
- تعداد رشتهها: کابلهای قدرت معمولاً ۳ تا ۵ رشته هستند، در حالی که کابل ابزار دقیق میتواند شامل دهها زوجسیم بههمتابیده باشد.

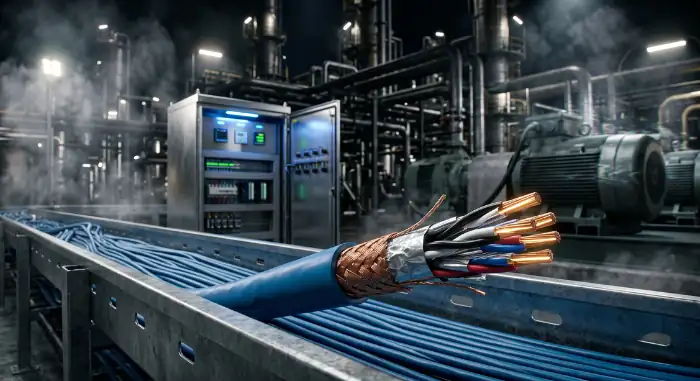

نبرد با هیولای خوردگی؛ عایقها و روکشهای کابل پالایشگاهی
محیط یک سایت پتروشیمی، جهنمی از مواد شیمیایی، اسیدها، قلیاها و هیدروکربنهاست. یک کابل معمولی در این محیط در کمتر از چند ماه تجزیه میشود. انتخاب پلیمر مناسب برای روکش و عایق کاملاً به ماهیت مواد شیمیایی محیط بستگی دارد.
مقایسه عایقهای رایج در پتروشیمیها (PVC، PE و XLPE)
|
نوع عایق/روکش
|
ویژگیهای اصلی
|
کاربرد در سایت نفت و گاز
|
محدودیتها
|
|---|---|---|---|
|
PVC (پلیوینیل کلراید)
|
ارزان، منعطف، مقاوم در برابر انتشار شعله
|
مناطق عمومی سایت با ریسک پایین، کابلکشیهای داخلی
|
در صورت سوختن گاز سمی هالوژن تولید میکند. مقاومت پایینی در برابر هیدروکربنهای سنگین دارد
|
|
PE (پلیاتیلن)
|
خواص الکتریکی عالی، دیالکتریک بالا، مقاومت خوب در برابر رطوبت
|
کابلهای مخابراتی و دیتای سرعت بالا
|
به شدت قابل اشتعال است مگر اینکه با مواد ضدحریق ترکیب شود
|
|
قیمتXLPE (پلیاتیلن کراسلینک)
|
مقاومت حرارتی عالی (تا ۹۰ درجه سانتیگراد)، مقاومت فوقالعاده در برابر مواد شیمیایی و رطوبت
|
بهترین انتخاب برای پالایشگاهها، عبور از مناطق پرخطر و خورنده
|
انعطافپذیری کمتری نسبت به PVC دارد
|
نکته کاربردی: برای محیطهای به شدت آغشته به هیدروکربنها (مثل واحدهای الفین یا اطراف مخازن نفت خام)، حتماً از روکشهای ترکیبشده با سرب یا روکشهای تخصصی مقاوم در برابر گل حفاری و روغن بر اساس استاندارد NEK 606 استفاده کنید.

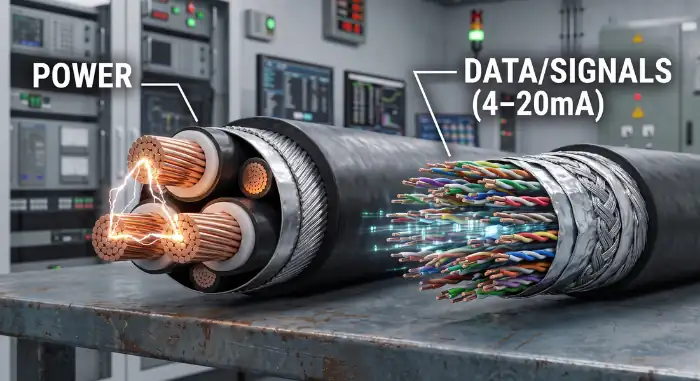

استانداردهای مناطق قابل اشتعال
در واحدهایی که گازهای قابل اشتعال در محیط وجود دارد، کوچکترین جرقه در کابل (حتی ناشی از الکتریسیته ساکن) میتواند یک انفجار زنجیرهای ایجاد کند.
در مناطق دارای خطر انفجار، کابلهای ابزار دقیق باید با تجهیزات “ذاتاً ایمن (Intrinsically Safe یا IS) یکپارچه شوند. استاندارد اصلی در این بخش IEC 60079-14 است.
انتخاب کابل برای Zone 1 و Zone 2
- منطقه Zone 1 (خطر انفجار محتمل است): کابلها باید مقاومت مکانیکی بالایی داشته باشند. استفاده از کابلهای زرهدار الزامی است. روکش کابل باید حتماً آبیرنگ باشد (استاندارد کابلهای IS) تا به راحتی از سیستمهای قدرت متمایز شود.
- منطقه Zone 2 (خطر انفجار در شرایط عادی وجود ندارد): الزامات کمی سبکتر است، اما همچنان باید از کابلهای ضداشتعال استفاده کرد.
تفاوت نسوز، مقاوم در برابر شعله و ضد حریق
بسیاری از پیمانکاران این سه مفهوم را اشتباه میگیرند:
- مقاوم در برابر انتشار شعله (Flame Retardant – IEC 60332): کابل میسوزد، اما شعله را در طول مسیر خود پخش نمیکند. (الزام اولیه برای تمام کابلهای پالایشگاهی).
- ضد حریق/نسوز (Fire Resistant – IEC 60331): کابل حتی در دل آتش (دمای ۷۵۰ تا ۱۰۰۰ درجه سانتیگراد) میتواند برای مدت مشخصی (مثلاً ۹۰ تا ۱۸۰ دقیقه) سیگنال را عبور دهد.
کاربرد: این کابلها منحصراً برای سیستمهای حیاتی مانند سیستمهای اعلام و اطفاء حریق (F&G)، شیرهای قطع اضطراری (ESD) و پمپهای آتشنشانی استفاده میشوند.

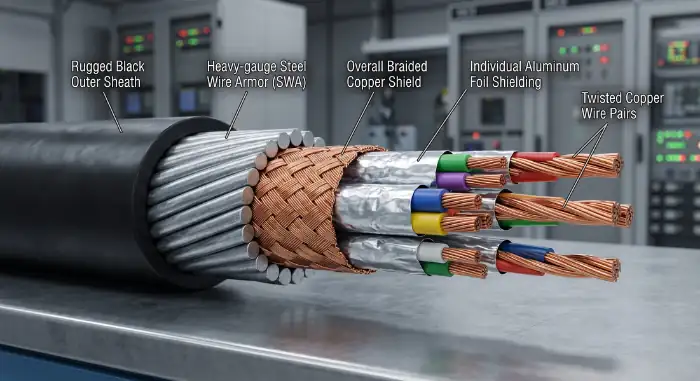

زرهپوش کردن سیگنالها؛ شیلد، فویل و آرمور
نویز در سایتهای صنعتی مانند یک ویروس است که سیگنالهای تمیز شما را آلوده میکند. موتورهای الکتریکی بزرگ، درایوهای فرکانس متغیر (VFD) و کابلهای فشار قوی، میدانهای مغناطیسی شدیدی ایجاد میکنند.
شیلد و فویل برای دفع EMI
برای کاهش تداخل الکترومغناطیسی (EMI) از شیلد استفاده میشود. کابلهای ابزار دقیق معمولاً دارای دو نوع شیلد هستند:
- شیلد زوجی (Individual Shield): هر زوج سیم یک فویل آلومینیومی جداگانه دارد. این کار جلوی تداخل سیگنالهای داخل خود کابل (Crosstalk) را میگیرد. مناسب برای سیگنالهای حساس آنالوگ.
- شیلد کلی (Overall Shield): یک فویل آلومینیومی یا بافت مسی (Braid) کل زوجها را در بر میگیرد تا جلوی نویزهای خارجی را بگیرد.
قانون طلایی ارتینگ: شیلد کابل ابزار دقیق باید فقط از یک سمت (معمولاً در سمت اتاق کنترل یا DCS) ارت شود. ارت کردن از دو طرف باعث ایجاد “حلقه زمین” (Ground Loop) شده و خود به عنوان یک آنتن، نویز محیط را جذب میکند!
آرمور؛ سپر محافظتی
آرمور برای محافظت الکتریکی نیست، بلکه برای محافظت مکانیکی است.
- SWA (زره سیمی فولادی): مقاومت کششی بالایی دارد. برای دفن مستقیم در خاک (Direct Burial) عالی است.
- STA (زره نواری فولادی): در برابر جوندگان و ضربات ناگهانی مقاومتر است. در مناطقی که موشها یا تجهیزات سنگین تردد دارند استفاده میشود.

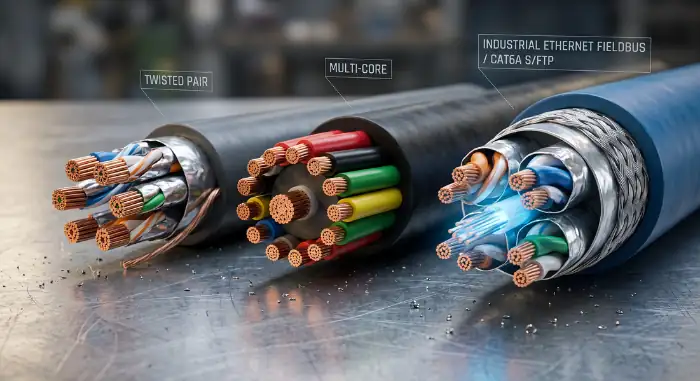

معماری سیگنال؛ زوجی، مولتیکور و شبکههای دیتا
انتخاب ساختار داخلی کابل به نوع سیگنالی که میخواهید منتقل کنید بستگی دارد.
- کابلهای زوجی بههمتابیده (Twisted Pairs): پیچاندن سیمها به دور هم، سادهترین و موثرترین راه برای خنثی کردن نویزهای مغناطیسی است. این کابلها بهترین انتخاب برای سیگنالهای آنالوگ (4-20 mA) هستند.
- کابلهای مولتیکور (Multi-core): سیمها بدون پیچش زوجی، به صورت دستهای کنار هم قرار میگیرند. این مدل برای سیگنالهای دیجیتال (On/Off)، وضعیت سوئیچها و شیرهای برقی مناسب است.
آیا در شبکههای DCS و PLC از کابل آنالوگ استفاده کنیم؟
جواب کوتاه: خیر!
اگر تجهیزات شما تحت پروتکلهای فیلدباس (مانند Profibus PA/DP، Foundation Fieldbus یا Industrial Ethernet) کار میکنند، کابل ابزار دقیق معمولی فاجعه به بار میآورد. کابلهای شبکه دیتا دارای امپدانس مشخص (مثلاً 100 یا 150 اهم) و ظرفیت خازنی بسیار پایینی هستند تا بتوانند دادهها را با فرکانس مگاهرتز بدون اعوجاج (Attenuation) منتقل کنند.

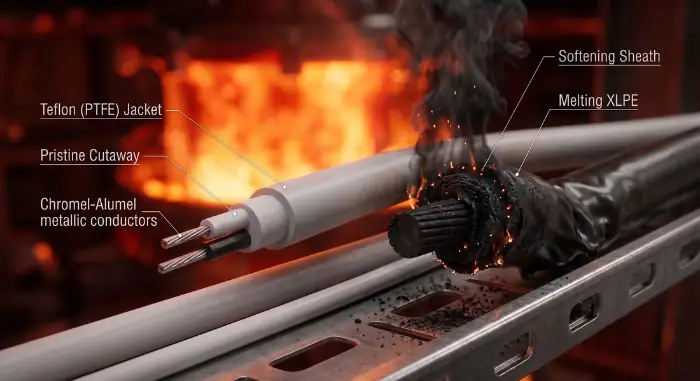

عبور از جهنم حرارتی؛ انتخاب کابل برای کورهها و ریفورمرها
درست مانند سیستمهای کنترل اقلیم در گلخانههای هیدروپونیک پیشرفته که کوچکترین خطایی در سنسورها میتواند به نابودی کل محصول منجر شود، در یک راکتور پتروشیمی یا کوره پالایشگاهی نیز دقت سیگنال حرارتی، مرز بین تولید یک محصول باکیفیت و یک فاجعه صنعتی است. در مناطق با دمای محیطی بسیار بالا، عایقهای استاندارد مانند XLPE ذوب میشوند.
برای این مناطق باید به سراغ پلیمرهای نسوز رفت:
- عایق سیلیکونی (Silicone Rubber): تا دمای ۱۸۰ درجه سانتیگراد دوام میآورد و انعطافپذیری بالایی دارد.
- عایق تفلون (PTFE / FEP): پادشاه بلامنازع مقاومت حرارتی و شیمیایی که تا دمای ۲۶۰ درجه سانتیگراد را بدون افت کیفیت الکتریکی تحمل میکند.
تفاوت کابل سیگنال فشار با کابل ترموکوپل و RTD
یکی از اشتباهات مهلک در پروژهها، استفاده از کابل ابزار دقیق مسی معمولی برای سنسورهای حرارتی است:
- سیگنال فشار و دبی (ترانسمیترها): این تجهیزات خروجی استاندارد ۴ تا ۲۰ میلیآمپر دارند و از کابلهای مسی زوجی با شیلد استاندارد استفاده میکنند.
- سنسورهای RTD (مثل PT100): بر اساس تغییر مقاومت کار میکنند. از کابلهای مسی استفاده میکنند، اما چون مقاومت خود کابل روی خطای اندازهگیری تاثیر میگذارد، باید از کابلهای ۳ رشته یا ۴ رشته (برای جبرانسازی مقاومت خط) استفاده کرد.
- ترموکوپلها: ترموکوپلها ولتاژهای میلیولتی تولید میکنند. اتصال آنها به اتاق کنترل نیازمند کابلهای جبرانساز (Compensating) یا گسترشدهنده است. جنس هادی در این کابلها باید دقیقاً با آلیاژ خود ترموکوپل (مثلاً کرومل-آلومل برای تایپ K) همخوان باشد؛ در غیر این صورت، نقطه اتصال به عنوان یک ترموکوپل جدید عمل کرده و دادهها کاملاً اشتباه خوانده میشوند.

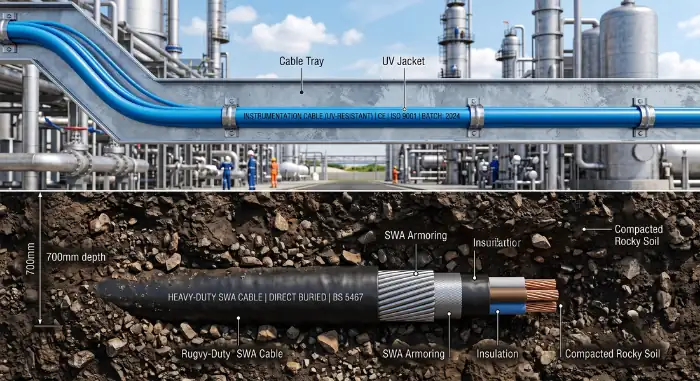

هنر مسیردهی؛ سینی کابل، دفن مستقیم و نبرد با نویز
محل قرارگیری کابل ابزار دقیق، ساختار فیزیکی آن را تعیین میکند. شما نمیتوانید کابلی که برای سینی طراحی شده را مستقیماً زیر خاک دفن کنید.
- نصب روی سینی کابل و تِرِی: کابلها باید دارای روکش ضد اشعه ماوراء بنفش (Anti-UV) باشند و استانداردهای بازدارندگی شعله (LSZH یا PVC گرید بالا) را پاس کنند.
- دفن مستقیم در خاک (Direct Burial): فشارهای مکانیکی خاک، نشست زمین و جوندگان دشمن کابل هستند. در اینجا استفاده از کابلهای دارای زره سیمی (SWA) همراه با یک روکش خارجی مستحکم از جنس پلیاتیلن سنگین (HDPE) کاملاً الزامی است.
قوانین طلایی برای جلوگیری از نویز در کابلکشی
شیلد کابل به تنهایی معجزه نمیکند؛ روش نصب شما تکمیلکننده این دفاع است:
- فاصله از کابلهای قدرت: کابلهای ابزار دقیق و کنترل باید حداقل ۳۰ تا ۶۰ سانتیمتر از کابلهای فشار ضعیف و بیش از ۱ متر از کابلهای فشار قوی فاصله داشته باشند.
- تقاطع عمودی: اگر مجبور شدید مسیر کابل ابزار دقیق را با یک کابل برق تقاطع دهید، این کار باید حتماً با زاویه ۹۰ درجه انجام شود تا القای مغناطیسی به حداقل برسد.
- شعاع خمش (Bending Radius): هرگز کابل ابزار دقیق را بیش از حد خم نکنید. شعاع خمش مجاز معمولاً ۸ تا ۱۲ برابر قطر خارجی کابل است. خمش بیش از حد باعث پاره شدن فویل شیلد در داخل کابل و تغییر ظرفیت خازنی آن میشود.
قوانین طلایی برای جلوگیری از نویز در کابلکشی
شیلد کابل به تنهایی معجزه نمیکند؛ روش نصب شما تکمیلکننده این دفاع است:
- فاصله از کابلهای قدرت: کابلهای ابزار دقیق و کنترل باید حداقل ۳۰ تا ۶۰ سانتیمتر از کابلهای فشار ضعیف و بیش از ۱ متر از کابلهای فشار قوی فاصله داشته باشند.
- تقاطع عمودی: اگر مجبور شدید مسیر کابل ابزار دقیق را با یک کابل برق تقاطع دهید، این کار باید حتماً با زاویه ۹۰ درجه انجام شود تا القای مغناطیسی به حداقل برسد.
- شعاع خمش (Bending Radius): هرگز کابل ابزار دقیق را بیش از حد خم نکنید. شعاع خمش مجاز معمولاً ۸ تا ۱۲ برابر قطر خارجی کابل است. خمش بیش از حد باعث پاره شدن فویل شیلد در داخل کابل و تغییر ظرفیت خازنی آن میشود.
اندازه و محدودیت طول در لوپهای ۴ تا ۲۰ میلیآمپر
«تا کجا میتوانیم کابل بکشیم بدون اینکه سیگنال افت کند؟» این سوال همیشگی طراحان است. در یک لوپ ۴ تا ۲۰ میلیآمپر که با ولتاژ ۲۴ ولت DC تغذیه میشود، ترانسمیتر برای روشن ماندن به یک ولتاژ حداقلی (مثلاً ۱۲ ولت) نیاز دارد.
طول مجاز کابل به مقاومت هادی (اهم بر کیلومتر) بستگی دارد.
- برای مسیرهای کوتاه (زیر ۵۰۰ متر)، سطح مقطع ۰.۵ یا ۰.۷۵ میلیمتر مربع کاملاً پاسخگوست.
- برای مسیرهای طولانی (بین ۵۰۰ تا ۱۵۰۰ متر)، باید به سراغ سطح مقطع ۱.۵ میلیمتر مربع بروید تا افت ولتاژ در مسیر، ترانسمیتر را از کار نیندازد.
- نکته: برای مسافتهای بالای ۱۵۰۰ متر، کابلکشی مسی توجیه فنی و اقتصادی ندارد و باید از شبکههای فیبر نوری یا ریموت I/O استفاده کرد.

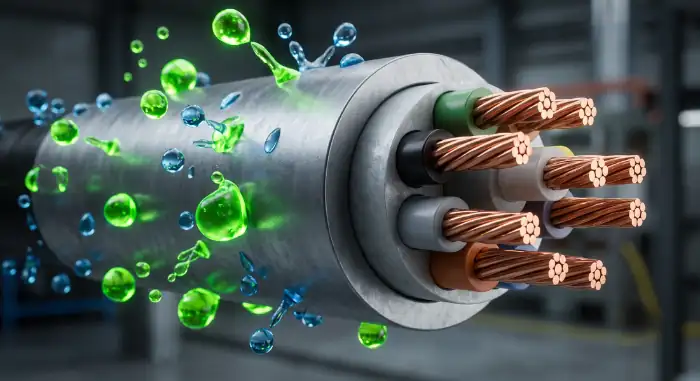

سد دفاعی در برابر رطوبت و مواد شیمیایی
رطوبت قاتل خاموش عایقهاست. پدیدهای به نام درخت آبی میتواند در طول زمان ساختار پلیمر را نابود کند. برای پالایشگاههایی که در مناطق مرطوب (مثل عسلویه یا ماهشهر) هستند، کابلها باید ساختار حفاظتی چندلایه داشته باشند:
- نوار جاذب رطوبت (Water-Swellable Tape): نوارهایی که به محض تماس با آب متورم شده و جلوی حرکت طولی آب در داخل کابل را میگیرند.
- فیلر و ژله (Jelly Filled): پر کردن فضای خالی بین رشتهها با ژله نفتی. (البته در سایتهای پتروشیمی به دلیل قابلیت اشتعال ژله، کمتر استفاده شده و نوارهای خشک ترجیح داده میشوند).
- غلاف سربی (Lead Sheath): گرانترین اما مطمئنترین راهکار! یک لایه نازک و یکپارچه از سرب که مطلقاً اجازه عبور هیچگونه گاز هیدروکربنی، حلال شیمیایی یا رطوبتی را به داخل کابل نمیدهد.

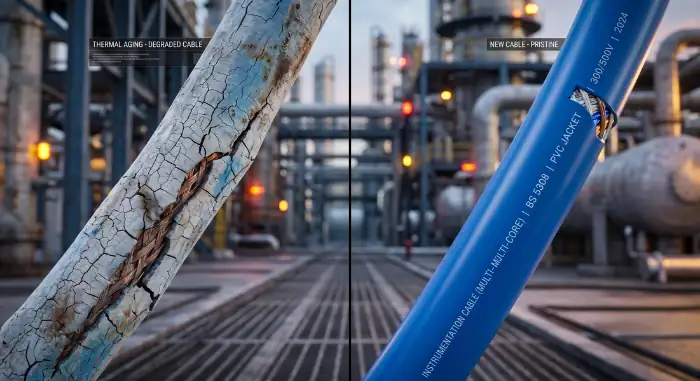

پروژههای اورهال؛ کابلهای قدیمی را نگه داریم یا دور بریزیم؟
در پروژههای نوسازی و ارتقاء سیستم کنترل (مثلاً ارتقا از پنوماتیک به DCS)، مدیران پروژه برای کاهش هزینهها تمایل دارند از کابلهای ابزار دقیق موجود استفاده کنند.
آیا این کار منطقی است؟
کابلها دچار پیری حرارتی (Thermal Aging) میشوند. پلیمرها در اثر گرما، مواد شیمیایی و تنشهای مکانیکی خشک و شکننده میشوند. استفاده مجدد از کابلهای قدیمی فقط در صورتی مجاز است که:
- روکش خارجی هیچگونه ترک یا آسیب فیزیکی نداشته باشد.
- کابل تستهای دقیق “مقاومت عایقی” را با موفقیت پاس کند.
با این حال، برای لوپهای حیاتی ایمنی (مثل ESD و سیستمهای Fire & Gas)، تعویض کابلهای قدیمی با کابلهای استاندارد روز، یک سرمایهگذاری برای جلوگیری از توقفهای چند میلیون دلاری در آینده است.

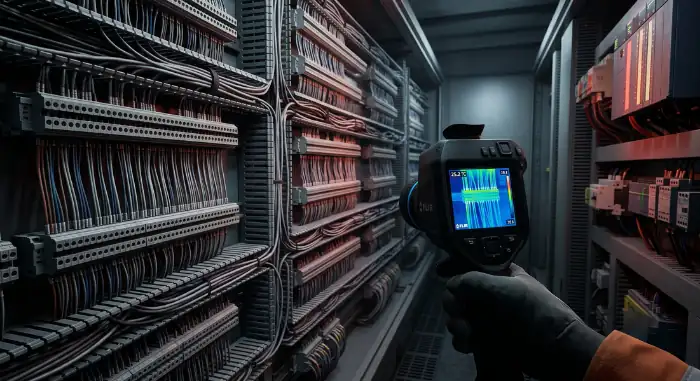

تستها و بازرسیهای حیاتی پس از نصب
کشیدن کابل پایان کار نیست. قبل از وصل کردن تجهیزات چندصد هزار دلاری به دو سر کابل، باید سلامت آن تایید شود.
- تست مقاومت عایقی (Megger Test): برای بررسی نشتی جریان بین رشتهها و بین رشتهها با شیلد.
هشدار مهم: تست میگر برای کابلهای ابزار دقیق باید با ولتاژ پایین (حداکثر ۵۰۰ ولت DC) انجام شود. ولتاژهای بالا (مثل ۱۰۰۰ ولت که در کابل قدرت استفاده میشود) عایق نازک کابل ابزار دقیق را سوراخ میکند! - تست پیوستگی (Continuity Test): اطمینان از اینکه هیچ رشتهای در طول مسیر یا در مفصلها قطع نشده است.
- تست مقاومت حلقه (Loop Resistance Test): اندازهگیری مقاومت کل مسیر رفت و برگشت برای اطمینان از اینکه در محدوده مجاز ترانسمیتر و کارت I/O قرار دارد.
دستورالعمل نگهداری دورهای (PM)
نگهداری کابلهای ابزار دقیق بیشتر بر پایه بازرسیهای چشمی است. بررسی منظم سینیها برای جلوگیری از انباشت مواد شیمیایی، چک کردن نقاط اتصال ارت شیلد (برای جلوگیری از زنگزدگی و قطع شدن ارت) و استفاده از دوربینهای ترموویژن برای بررسی گرم شدن غیرعادی در ترمینالها، از مهمترین اقدامات دورهای هستند.
سوالات متداول
آیا میتوانیم از کابلهای شبکه (مثل CAT6) به جای کابل ابزار دقیق در سایتهای صنعتی استفاده کنیم؟
خیر. کابلهای شبکه تجاری فاقد روکشهای مقاوم در برابر مواد شیمیایی، اشعه UV و زره مکانیکی هستند و در محیط خشن پالایشگاه در کمتر از چند هفته از بین میروند. برای شبکههای صنعتی باید از کابلهای اترنت صنعتی با روکشهای زرهدار و مقاوم استفاده کرد.
چرا شیلد کابل ابزار دقیق را فقط باید از یک سمت ارت کرد؟
اگر شیلد را از هر دو سمت (هم در فیلد و هم در اتاق کنترل) ارت کنید، به دلیل تفاوت پتانسیل احتمالی بین این دو نقطه، جریانی در خود شیلد برقرار میشود (Ground Loop) که این جریان، یک میدان مغناطیسی ایجاد کرده و نویز را مستقیماً به سیگنالهای اصلی القا میکند.
تفاوت اصلی کابل ابزار دقیق با کابلهای معمولی چیست؟
از نظر الکتریکی تفاوت بنیادین ندارند، اما کابلهای IS دارای روکش آبیرنگ هستند تا به سرعت در سایت شناسایی شوند و نشان دهند که به تجهیزات و بریرهای ایمنی ذاتی متصلاند و انرژی عبوری از آنها به قدری محدود شده که تحت هیچ شرایطی توانایی ایجاد جرقه اشتعالزا در مناطق پرخطر را ندارند.
در مسیرهای دارای لرزش شدید (مثل نزدیک کمپرسورها) چه کابلی استفاده کنیم؟
در این مناطق نباید از هادیهای مفتولی (Solid) استفاده کرد. کابلهای دارای هادیهای افشان (Stranded) انعطافپذیری بیشتری دارند و در برابر شکستگی ناشی از خستگی فلز (Metal Fatigue) بر اثر لرزش، مقاومت بسیار بالاتری نشان میدهند.
نتیجهگیری
کابلهای ابزار دقیق، رگهای حیاتی داده در قلب تپنده صنایع پتروشیمی و نفت و گاز هستند. انتخاب اشتباه عایق میتواند به خوردگی شیمیایی منجر شود، نادیده گرفتن شیلدینگ باعث هجوم نویزها و خطاهای کنترلی میگردد، و بیتوجهی به استانداردهای مناطق خطرناک ریسک انفجارهای فاجعهبار را به همراه دارد. به عنوان یک متخصص، همیشه به یاد داشته باشید که صرفهجویی چند دلاری در خرید یا کابلکشی ابزار دقیق، میتواند به قیمت توقف کل خط تولید و خسارتهای جبرانناپذیر تمام شود. طراحی مهندسی، انتخاب متریال مناسب با محیط و نصب اصولی، مثلث طلایی در پایداری سیستمهای کنترل صنعتی است.
