آیا میدانستید بیش از ۴۰ درصد از آتشسوزیهای ساختمانی، مستقیماً ریشه در انتخاب نادرست سطح مقطع کابل و استفاده از سیمهای تقلبی دارند؟ زمانی که یک جریان نامتعارف به هادی غیراستاندارد تحمیل میشود، کابل درون دیوارها به یک المنت حرارتی پنهان تبدیل میگردد.
در پروژههای عمرانی مدرن، مهندسی برق ساختمان صرفاً کشیدن چند رشته سیم درون لوله خرطومی نیست. این فرآیند یک معماری دقیق است که با ایمنی جانی ساکنین و پایداری تجهیزات گرانقیمت گره خورده است. در این سند تخصصی، استانداردهای اجرایی، محاسبات افت ولتاژ و پروتکلهای انتخاب هادی برای بخشهای مختلف یک سازه را به صورت کاملاً ساختاریافته و کاربردی بررسی میکنیم.

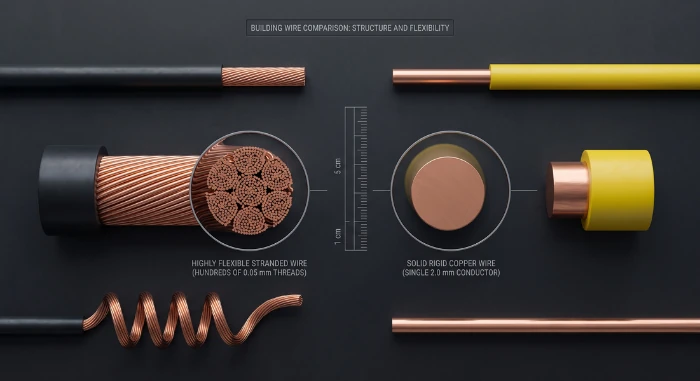

انواع سیم برق ساختمان و کاربردهای تخصصی
قلب تپنده هر سیستم الکتریکی، هادی آن است. در صنعت ساختمان، ما با دو ساختار اصلی روبرو هستیم که هر کدام رفتار مکانیکی و الکتریکی متفاوتی در برابر جریان و تنشهای فیزیکی از خود نشان میدهند.
سیم افشان:
سیمهای افشان (کلاس ۵) از تابیده شدن صدها رشته نازک مسی تشکیل میشوند. این ساختار، انعطافپذیری فوقالعادهای به کابل میبخشد و خطر شکستگی مقطع مس را به حداقل میرساند.
کاربرد این سیمها در لولهکشیهای توکار ساختمانی و مسیرهای پرپیچوخم است. زمانی که برقکار نیاز دارد سیم را از چندین زانویی، لوله خرطومی و باکسهای تقسیم عبور دهد، انعطافپذیری سیم افشان سرعت و ایمنی اجرا را تضمین میکند.
سیم خشک یا مفتولی:
سیم مفتولی (کلاس ۱ و ۲) از یک یا چند رشته ضخیم مس تشکیل شده و به «سیم خشک» معروف است. این هادی انعطافپذیری بسیار پایینی دارد، اما رسانایی فوقالعاده پایداری ارائه میدهد.
استفاده تخصصی از سیم خشک در تابلو برقها و مسیرهای کاملاً مستقیم (مانند سینیکابلهای خطی) است. فرمپذیری عالی این سیم به تابلوسازان اجازه میدهد تا آرایش منظم و مهندسیشدهای در تابلوهای مینیاتوری ایجاد کنند. همچنین مقاومت اهمی سیم مفتولی اندکی کمتر از سیم افشان همسایز خود است.
راهنمای انتخاب سیم و کابل برای زونهای مختلف ساختمان
یک ساختمان مسکونی یا تجاری، دارای مناطق بارگیری (Load Zones) متفاوتی است. تخصیص یک سایز سیم یکسان برای کل سازه، اشتباهی به شدت خطرناک است که به استهلاک زودرس عایق منجر میشود.
جدول زیر، یک استاندارد پایه و کاربردی برای تخصیص سطح مقطع در پروژههای ساختمانی است:
|
زون مصرفی / نوع مدار
|
حداقل سایز (میلیمتر مربع)
|
نوع سیم توصیهشده
|
ملاحظات فنی و اجرایی
|
|---|---|---|---|
|
روشنایی عمومی (لامپها و لوسترها)
|
۱.۵
|
افشان (NYAF)
|
استفاده از رنگهای مجزا برای فاز و نول الزامی است.
|
|
پریزهای عمومی (اتاق خواب و پذیرایی)
|
۲.۵
|
افشان
|
حتماً باید دارای رشته سوم (ارت) با رنگ سبز-زرد باشد.
|
|
پریزهای آشپزخانه (فر، لباسشویی)
|
۲.۵ تا ۴
|
افشان
|
به دلیل جریان راهاندازی بالا، مسیر مجزا (Home Run) از تابلو کشیده شود.
|
|
سیستمهای سرمایشی (کولر گازی/اسپلیت)
|
۴ تا ۶
|
افشان / کابل مفتول
|
بسته به ظرفیت BTU کولر و متراژ تا تابلو، محاسبه دقیق شود.
|
|
کابل اصلی تغذیه واحد (از کنتور تا تابلو)
|
۳ در ۶ یا ۳ در ۱۰
|
مفتولی / نیمهافشان
|
برای افت ولتاژ کمتر در رایزرها، ساختار مفتولی ارجحیت دارد.
|

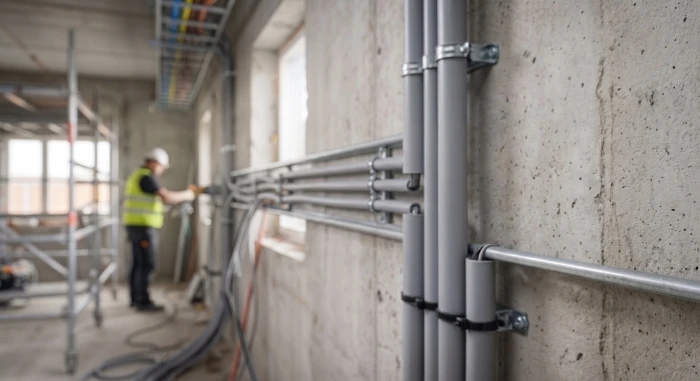

خطوط قرمز قانونی؛ الزامات مبحث ۱۳ مقررات ملی ساختمان
مبحث سیزدهم مقررات ملی ساختمان (طرح و اجرای تأسیسات برقی)، قانون اساسی برقکاران و ناظران است. تخطی از این الزامات، علاوه بر ایجاد خطرات جانی قطعی، فرآیند اخذ پایانکار ساختمان را متوقف میکند.
بر اساس این مبحث، تجهیزات هادی باید دارای استانداردهای ملی بوده و سطح مقطع آنها دقیقاً متناسب با جریان نامی و افت ولتاژ مجاز انتخاب گردد. محصولات برندهای معتبری مانند زرکابل استانداردهای زیر را به صورت سختگیرانه پاس میکنند:
- تطابق کامل با استاندارد ISIRI 607: تضمین کیفیت عایق PVC و خلوص مس بالای ۹۹.۹ درصد (بدون ناخالصیهای بازیافتی).
- پایداری حرارتی عایق: تحمل دمای کارکرد پیوسته تا ۷۰ درجه سانتیگراد بدون تغییر فرم فیزیکی یا ذوبشدگی.
- مقاومت اهمی استاندارد: عدم تجاوز مقاومت الکتریکی هادی از مقادیر تعیینشده در استاندارد IEC 60228 (تضمین کاهش تلفات شبکه).
- تستهای ولتاژ بالا: عبور موفقیتآمیز از تست تزریق ولتاژ بالا در کارخانه برای تضمین عدم نشتی جریان در ساختار عایق.
- کدگذاری رنگی ایمنی: رعایت دقیق رنگبندی فاز، نول (آبی) و ارت (سبز-زرد) مطابق با الزامات جهانی.

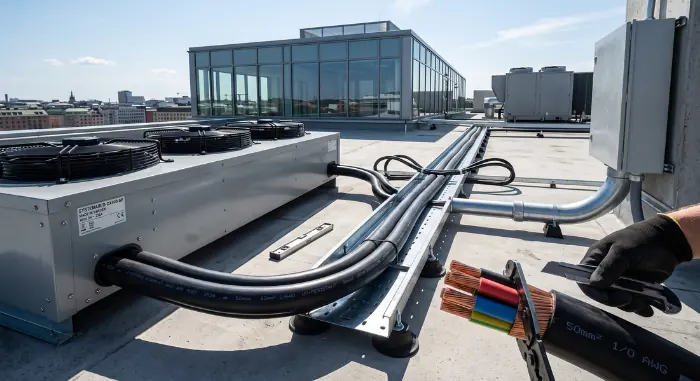

محاسبات فنی؛ تعیین متراژ و سایز کابل بر اساس افت ولتاژ
یکی از پیچیدهترین بخشهای طراحی تاسیسات، غلبه بر پدیده «افت ولتاژ» در مسافتهای طولانی است. کابلها رفتاری شبیه به لولههای آب دارند؛ هرچه مسیر طولانیتر شود، فشار (ولتاژ) در انتهای مسیر افت میکند و تجهیزات برای جبران این افت، جریان بیشتری میکشند که منجر به سوختن موتور آنها میشود.
برای محاسبه سریع سطح مقطع (S) در سیستمهای تکفاز مسکونی، فرمول مهندسی زیر به کار میرود:
S = (2 × L × I × 𝞀) ÷ Vd
- L: طول مسیر کابل (به متر)
- I: جریان مصرفی تجهیز (به آمپر)
- 𝞀: مقاومت ویژه مس (ثابت ۰.۰۱۷۵)
- Vd: حداکثر افت ولتاژ مجاز (به ولت – معمولاً ۳ تا ۵ درصد ولتاژ نامی)
برای جلوگیری از خطاهای محاسباتی در محیط کارگاه، جدول زیر برای تعیین حداکثر مسافت مجاز کابلهای مسی تکفاز (با فرض افت ولتاژ ۵ درصد یا ۱۱ ولت) تنظیم شده است:
|
جریان مصرفی (آمپر)
|
کابل ۲.۵ (حداکثر طول مجاز)
|
کابل ۴ (حداکثر طول مجاز)
|
کابل ۶ (حداکثر طول مجاز)
|
کابل ۶ (حداکثر طول مجاز)
|
|---|---|---|---|---|
|
کابل ۶ (حداکثر طول مجاز)
|
کابل ۶ (حداکثر طول مجاز)
|
کابل ۶ (حداکثر طول مجاز)
|
کابل ۶ (حداکثر طول مجاز)
|
کابل ۶ (حداکثر طول مجاز)
|
|
کابل ۶ (حداکثر طول مجاز)
|
کابل ۶ (حداکثر طول مجاز)
|
کابل ۶ (حداکثر طول مجاز)
|
کابل ۶ (حداکثر طول مجاز)
|
کابل ۶ (حداکثر طول مجاز)
|
|
کابل ۶ (حداکثر طول مجاز)
|
کابل ۶ (حداکثر طول مجاز)
|
کابل ۶ (حداکثر طول مجاز)
|
کابل ۶ (حداکثر طول مجاز)
|
کابل ۶ (حداکثر طول مجاز)
|
|
کابل ۶ (حداکثر طول مجاز)
|
۲۵ متر
|
۴۱ متر
|
۶۱ متر
|
۱۰۲ متر
|
|
۳۲ آمپر (کنتور تکفاز)
|
غیرمجاز
|
۳۲ متر
|
۴۸ متر
|
۸۰ متر
|
این جدول به وضوح نشان میدهد که اگر یک کولر گازی ۲۰ آمپری در فاصله ۴۰ متری از تابلو روی پشتبام قرار دارد، کابل ۲.۵ دیگر پاسخگو نیست و حتماً باید از کابل با مقطع ۴ میلیمتر مربع استفاده کنید.
سوالات متداول
چه سایز سیمی برای کولر گازی و پریزهای آشپزخانه مناسب است؟
برای کولرهای گازی با ظرفیت متعارف (۱۸ تا ۲۴ هزار BTU)، کابل افشان ۳ در ۴ (شامل فاز، نول و ارت) یک استاندارد کاملاً ایمن است. برای پریزهای اختصاصی آشپزخانه (مایکروویو، ماشین لباسشویی و ظرفشویی) به دلیل همزمانی مصرف و جریان راهاندازی بالا، استفاده از سیم سایز ۴ پیشنهاد میشود، هرچند سایز ۲.۵ در فواصل کوتاه (زیر ۱۵ متر) پاسخگوست.
کابل اصلی ورودی ساختمان (از کنتور تا تابلو مینیاتوری) چه سایزی دارد؟
این سایز تابعی از دیماند (آمپر مجاز) کنتور و متراژ رایزر است. برای یک واحد مسکونی استاندارد تکفاز با کنتور ۳۲ آمپر، استفاده از کابل ۳ در ۶ میلیمتر مربع حداقل نیاز است. در صورت طولانی بودن مسیر رایزر از همکف تا طبقات بالا (بیش از ۲۵ متر) یا نصب تجهیزات پرمصرف، کابل ۳ در ۱۰ باید جایگزین گردد.
سیم افشان برای ساختمان بهتر است یا مفتولی؟
هیچکدام برتری مطلقی بر دیگری ندارند؛ انتخاب مستقیماً به بستر اجرا بستگی دارد. برای لولهگذاریهای توکار در دیوارها که دارای زانوییهای متعدد هستند، سیم و کابل افشان به دلیل انعطافپذیری بالا تنها گزینه منطقی و اجرایی است. اما برای کابلکشی در سینیکابلهای خطی پارکینگها یا فرمدهی داخل تابلوهای برق، سیم مفتولی به دلیل پایداری فیزیکی برتر است.
آیا استفاده از سیم آلومینیومی در سیمکشی داخلی ساختمان مجاز است؟
خیر، به هیچ وجه. طبق مبحث ۱۳ مقررات ملی ساختمان، استفاده از هادیهای آلومینیومی برای مقاطع زیر ۱۶ میلیمتر مربع (سیمکشی داخلی واحدها) مطلقاً ممنوع است. آلومینیوم دچار پدیده «خزش» شده و در محل اتصالات (ترمینال کلید مینیاتوری و پریزها) پس از مدتی شل میشود که این امر باعث ایجاد آرک (جرقه) و آتشسوزی حتمی میگردد.
سیم ارت ساختمان چه ویژگیهایی باید داشته باشد؟
سیم ارت (Earth) باید دارای سطح مقطعی دقیقاً برابر با سیم فاز همان مدار باشد (برای مقاطع تا ۱۶ میلیمتر مربع). از نظر عایق، کد رنگی آن در تمام دنیا ترکیب خطوط زرد و سبز است. این سیم حیاتیترین بخش سیستم ایمنی است و باید تمام بدنه تجهیزات فلزی ساختمان را به چاه ارت متصل کند تا در صورت نشتی جریان، از برقگرفتگی افراد جلوگیری نماید
چگونه کابل تقلبی (CCA) را از کابل تمام مس تشخیص دهیم؟
کابلهای CCA (آلومینیوم با روکش نازک مس) یک خطر پنهان در بازار هستند که به شدت داغ میکنند. سه روش سریع برای تشخیص کارگاهی وجود دارد:
۱. وزن: مس فلز سنگینی است؛ کابلهای تقلبی به شکل محسوسی سبکتر هستند.
۲. حرارت: نوک سیم را با فندک حرارت دهید. رشتههای CCA در کمتر از چند ثانیه ذوب و خاکستر میشوند، اما مس خالص صرفاً سرخ میشود.
۳. خراش: سطح رشتهها را با کاتر یا تیغ بخراشید؛ در کابل تقلبی، رنگ نقرهای آلومینیوم از زیر روکش مسی نمایان میشود.
استاندارد عایق ولتاژ در سیمهای ساختمانی چقدر است؟
سیمهای ساختمانی استاندارد با کلاس ولتاژی ۳۰۰/۵۰۰ ولت یا ۴۵۰/۷۵۰ ولت تولید میشوند. برای سیمکشی توکار ساختمان، مدارهای پریز و روشنایی، استفاده از کلاس ۴۵۰/۷۵۰ ولت با روکش PVC الزامی است تا هادی در برابر تنشها و نوسانات لحظهای شبکه سراسری مقاومت کند و دچار شکست عایقی نشود.
علامتهای اختصاری روی کابل ساختمانی به چه معناست؟
در استاندارد جهانی VDE که روی کابلها چاپ میشود، حرف N به معنای کابل مسی منطبق با استاندارد آلمان است. حرف Y نشاندهنده استفاده از عایق PVC است. حرف A یا F (مانند کابل NYAF) نشاندهنده افشان بودن رشتههای هادی است. همچنین حرف M (مانند NYM) نشاندهنده کابلهای چندرشتهای غلافدار است که بیشتر برای مصارف روکار یا فضاهای مرطوب استفاده میشوند.
برای یک واحد ۱۰۰ متری حدوداً چند کلاف سیم نیاز است؟
برآورد دقیق به نقشه معماری و پلان روشنایی بستگی دارد، اما به صورت تجربی و کارگاهی، یک واحد ۱۰۰ متری به حدود:
- ۳ تا ۴ کلاف (۱۰۰ متری) سیم ۱.۵ برای روشنایی
- ۵ تا ۶ کلاف سیم ۲.۵ برای مدارهای پریز
- ۱ کلاف کابل کواکسیال برای آنتن
- و حداقل ۲ الی ۳ کلاف سیم ۱.۵ و ۲.۵ با رنگ سبز-زرد برای شبکه ارت نیاز دارد.
افت ولتاژ مجاز در سیمکشی مسکونی چقدر است؟
مطابق استانداردهای بینالمللی (IEC) و مبحث ۱۳، حداکثر افت ولتاژ از نقطه تحویل برق (کنتور) تا دورترین مصرفکننده در ساختمان نباید از ۳ درصد برای مدارهای روشنایی و ۵ درصد برای بارهای موتوری (مانند پمپ آب و کمپرسور کولر) تجاوز کند. عبور از این مرز، عمر مفید تجهیزات را به شدت کاهش میدهد.
نتیجهگیری
انتخاب سیم و کابل ساختمانی، مرحلهای نیست که بتوان در آن به دنبال کاهش هزینهها از طریق خرید برندهای متفرقه یا کاهش غیراستاندارد سطح مقطع بود. خون در رگهای یک سازه، همان جریان الکتریکی است و سیمها، شریانهای حیاتی این ساختار هستند.
رعایت موبهموی الزامات مبحث ۱۳ نظام مهندسی، انجام دقیق محاسبات افت ولتاژ برای فواصل طولانی و استفاده از برندهای معتبر با خلوص مس تضمینشده (مانند تولیدات استاندارد زرکابل)، مثلث طلایی ایمنی در تاسیسات برق را تشکیل میدهند. در مهندسی ساختمان، ایمنی الکتریکی یک آپشن اختیاری نیست؛ بلکه یک تعهد مطلق مهندسی است.
