ساعت ۲ بامداد است. تلفن همراه مدیر پروژه زنگ میخورد. صدایی لرزان از آن سوی خط خبر از فاجعهای میدهد که هیچکس انتظارش را نداشت: «مهندس، تابلو برق اصلی آتش گرفته و حریق در حال پیشروی به سمت داکتهای تاسیساتی است.»
این یک سناریوی خیالی نیست؛ کابوس واقعی بسیاری از مدیران پروژه است که تصور میکردند همه چیز تحت کنترل است. وقتی گزارش نهایی آتشنشانی منتشر میشود، علت حادثه «گرمای بیش از حد کابلها ناشی از مقاومت الکتریکی بالا» ذکر میشود. مدیر پروژه با تعجب به اسناد خرید نگاه میکند: تمام کابلها نشان استاندارد ملی ایران را داشتند، کد ۱۰ رقمی قابل ردیابی بود و حتی ظاهر کابلها بینقص به نظر میرسید.
پس کجای کار ایراد داشت؟
پاسخ تلخ و تکاندهنده این است، در بازار امروز، نشان استاندارد تنها کف کیفیت است، نه سقف آن. و متأسفانه، بسیاری از تولیدکنندگان زیرزمینی و حتی برخی برندهای نامی، هنر «دور زدن استاندارد» را بهتر از «رعایت استاندارد» آموختهاند.
در این مقاله، ما لایههای پنهان صنعت سیم و کابل را کنار میزنیم تا ببینیم چرا اتکا به یک علامت روی روکش PVC، میتواند بزرگترین قمار دوران کاری شما باشد.
کالبدشکافی یک بحران؛ استانداردزدگی در برابر کیفیت واقعی
برای درک اینکه چرا نشان استاندارد دیگر کافی نیست، باید ابتدا بفهمیم در بطن یک سیم و کابل استاندارد چه میگذرد.
استاندارد (مانند استاندارد INSO 607 یا IEC 60227) مجموعهای از حداقلهای فنی است. این یعنی اگر یک کابل نمره ۱۰ میگیرد، استاندارد است و اگر نمره ۱۲۰ هم بگیرد، باز هم همان نشان استاندارد را دریافت میکند. مشکل از جایی شروع میشود که نوسانات شدید قیمت مس و مواد پلیمری، تولیدکنندگان را به سمت “مهندسی معکوسِ کیفیت” سوق میدهد.
پدیدهای به نام «استاندارد لبمرزی»
بسیاری از تولیدکنندگان سودجو، محصولات خود را دقیقاً روی لبهی تیغ تولید میکنند. اگر استاندارد میگوید مقاومت هادی باید حداکثر ۱۳.۳ اهم بر کیلومتر باشد، آنها محصولی تولید میکنند که دقیقاً ۱۳.۲۹ است.
ریسک کجاست؟ کافیست در فرایند کشش مفتول یا آنیلکاری (Annealing) در کارخانه سیم و کابل خطای کوچکی رخ دهد یا دمای محیط پروژه کمی بالاتر از حد نرمال باشد. آن وقت، همان کابل استاندارد تبدیل به یک المنت حرارتی کشنده میشود.
۳ ترفند کثیف تولیدکنندگان برای فریب بازرسان
به عنوان یک مدیر پروژه، باید بدانید که سیم و کابل استاندارد چگونه میتواند در واقعیت غیراستاندارد باشد. در اینجا سه روش پیچیده تقلب را که با چشم غیرمسلح قابل تشخیص نیستند، بررسی میکنیم:
۱. ضخامتدزدی نامرئی

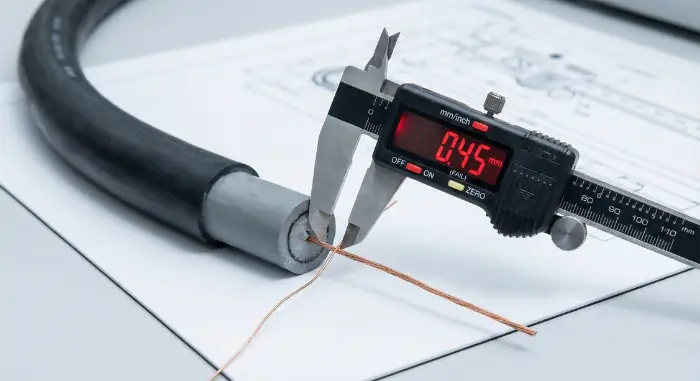

در گذشته، دزدی از قطر مس واضح بود. اما امروز تکنیکها پیشرفته شدهاند. تولیدکننده، قطر مس را تنها چند میکرون کمتر از حد مجاز میگیرد (که با کولیسهای معمولی به سختی قابل تشخیص است) و در عوض، ضخامت عایق را افزایش میدهد.
- نتیجه: کابل در ظاهر همان قطر کلی را دارد و سنگین به نظر میرسد، اما سطح مقطع هادی (که جریان را عبور میدهد) کم است. این یعنی افت ولتاژ شدید و داغ شدن کابل در مسافتهای طولانی.
۲. فریبِ آلیاژی (CCAM به جای مس خالص)
شاید با واژه CCA (آلومینیوم با روکش مس) آشنا باشید، اما تقلب جدید خطرناکتر است، استفاده از مس با خلوص پایین یا بازیافتی. مس استاندارد باید خلوص ۹۹.۹٪ (مس کاتد) داشته باشد. برخی کارخانهها از مس ضایعاتی ذوب شده استفاده میکنند که ناخالصیهای آن باعث بالا رفتن مقاومت الکتریکی میشود.
- چرا خطرناک است؟ چون کابل سنگین است و رنگ مس دارد، اما ساختار کریستالی آن جریان را به درستی عبور نمیدهد.
۳. بازی با گرانول (پلیمرهای بیکیفیت)
همیشه تمرکز روی مس است، اما عایق کابل نقش حیاتی در ایمنی دارد. سیم و کابل استاندارد باید از گرانولهای PVC دستاول استفاده کند. تولیدکنندگان متخلف از گرانولهای بازیافتی یا از پرکنندههای کربنات کلسیم بیش از حد استفاده میکنند.
- تست ساده: اگر کابل را خم کردید و روکش آن سفیدک زد یا ترک خورد، بدانید که درصد پودر سنگ (کربنات) آن بالاست. این کابل در برابر آتشسوزی مثل بنزین عمل میکند و به سرعت میشکند.
چرا تستهای سنتی دیگر جواب نمیدهند؟
مدیران باسابقه معمولاً از روشهای سنتی برای تست استفاده میکنند که متاسفانه در برابر تکنولوژیهای جدید تقلب، ناکارآمد هستند. بیایید نگاهی به این جدول مقایسهای بین روشهای سنتی و مدرن بیندازیم:
روش تشخیص سنتی |
چرا منسوخ شده است؟ |
توضیحات فنیروش جایگزین مدرن و صحیح |
|---|---|---|
وزن کردن کلاف |
تولیدکنندگان با افزودن سرب یا پودر سنگ به روکش، وزن را بالا میبرند. |
تست مقاومت اهمی (Ohms/km) با دستگاه میکرواهممتر. |
دیدن سطح مقطع |
استفاده از تکنیکهای پاشش رنگ مس روی آلومینیوم بسیار حرفهای شده است. |
تست شعله و آنالیز طیفسنجی فلز. |
بررسی کد ۱۰ رقمی استاندارد |
کدهای جعلی یا کپیبرداری شده از برندهای معتبر بسیار رایج است. |
ارسال نمونه رندوم (نه نمونه ارسالی فروشنده) به آزمایشگاه همکار استاندارد. |
آتش زدن با فندک |
تنها نشان میدهد کابل نسوز نیست، اما کیفیت پلیمر را دقیق نشان نمیدهد. |
تست دقیق در محفظه احتراق (IEC 60332). |
نکته کلیدی: هرگز به نمونهای که فروشنده یا نماینده کارخانه سیم و کابل به دفتر شما میآورد اعتماد نکنید. آن نمونه “نمونه طلایی” (Golden Sample) است و با خط تولید انبوه تفاوت زمین تا آسمان دارد. نمونهبرداری باید به صورت تصادفی از قرقرههای تحویل داده شده در سایت پروژه انجام شود.
تبعات مالی و حقوقی برای مدیران پروژه
خرید سیم و کابل استاندارد یا تقلبی، فقط یک ضرر مالی در لحظه خرید نیست؛ بلکه شروعی بر یک دومینوی ویرانگر است. بیایید هزینههای پنهان را محاسبه کنیم:
۱. اتلاف انرژی: کابلهای با مقاومت بالا، برق را به گرما تبدیل میکنند. در یک پروژه صنعتی بزرگ، میتواند به معنای هدر رفتن میلیاردها تومان انرژی در سال باشد که مستقیماً روی صورتحسابهای برق تاثیر میگذارد.
۲. هزینه جایگزینی: تصور کنید کابلها در زیر گچ، داکتهای بتنی یا سینیهای غیرقابل دسترس نصب شدهاند. اگر بعد از دو سال عایقها خشک شده و پودر شوند، هزینه تخریب و نصب مجدد ۱۰ برابر هزینه اولیه خرید کابل خواهد بود.
۳. مسئولیت کیفری: طبق قوانین نظام مهندسی و مقررات ملی ساختمان، در صورت بروز حریق ناشی از مصالح نامرغوب، مدیر پروژه و ناظر تاسیسات مسئولیت مستقیم کیفری دارند، حتی اگر سالها از پایان پروژه گذشته باشد. وجود نشان استاندارد روی کابل، رافع مسئولیت شما در تایید کیفیت نهایی نیست.
چگونه در تله نیفتیم؟
حالا که عمق فاجعه را درک کردیم، به عنوان یک تولید کندده سیم کابل چگونه باید خرید کنیم؟ در اینجا یک پروتکل خرید امن را برای شما تدوین کردهام:
۱. فرمول قیمت LME را چک کنید
این قدرتمندترین ابزار شماست. قیمت جهانی مس بر اساس LME (بورس فلزات لندن) و قیمت دلار تعیین میشود.
- فرمول سرانگشتی: وزن مس موجود در کابل × قیمت روز مس + هزینه مواد پلیمری + هزینه سربار تولید + سود کارخانه.
- اگر قیمتی که فروشنده به شما میدهد از قیمت مس خام موجود در آن کابل کمتر است، شک نکنید که با یک کلاهبرداری روبرو هستید. هیچ کارخانه سیم و کابلی وجود ندارد که زیر قیمت مواد اولیه بفروشد.
۲. خرید بر اساس وندور لیست

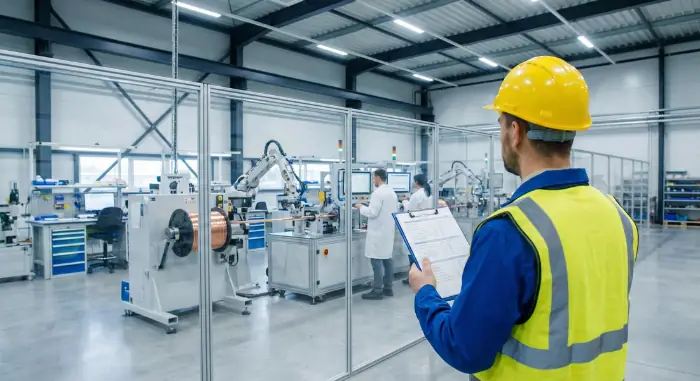

به لیستهای عمومی اعتماد نکنید. خودتان یا مشاورانتان باید از خط تولید بازدید کنید.
- آیا آزمایشگاه کارخانه فعال است یا تجهیزات خاک میخورند؟
- آیا سیستم کنترل کیفیت (QC) در هر شیفت فعال است؟
- آیا مواد اولیه ورودی (مفتول مس) از برندهای معتبر مثل ملی مس تهیه میشود یا از بازارهای ضایعاتی؟
۳. شرط تست رندوم در قرارداد
در قرارداد خرید ذکر کنید: «تسویه حساب نهایی منوط به تایید نمونهبرداری تصادفی از محموله در پای کار و دریافت تاییدیه از آزمایشگاه معتمد خریدار است.»
همین یک جمله، ۹۰٪ تامینکنندگان متقلب را فراری میدهد.
۴. بررسی ضخامت عایق و روکش (دوبار چک کنید)
گاهی اوقات مس استاندارد است، اما ضخامت عایق کمتر از حد مجاز است. این موضوع در ولتاژهای بالا باعث شکست عایقی (Insulation Breakdown) میشود. مطمئن شوید که ضخامت عایق دقیقاً مطابق جدول استاندارد کابل مربوطه است.
سوالات متداول:
آیا تمام کابلهای دارای کد ۱۰ رقمی استاندارد قابل اعتماد هستند؟
خیر. کد ۱۰ رقمی تنها نشان میدهد که تولیدکننده پروانه استاندارد دارد. اما تضمین نمیکند که محمولهای که به شما تحویل داده شده، با همان کیفیتِ نمونهی تست شده در اداره استاندارد تولید شده باشد. نظارت مستمر و تست رندوم توسط خریدار ضروری است.
سادهترین راه برای تشخیص سیم مسی از آلومینیومی روکشدار (CCA) چیست؟
سریعترین راه، تراشیدن سطح هادی با یک چاقوی تیز یا کاتر است. اگر زیر رنگ مسی، فلزی نقرهای رنگ (آلومینیوم) نمایان شد، کابل CCA است. همچنین، فندک گرفتن زیر هادی نیز موثر است؛ مس سرخ میشود اما ذوب نمیشود، در حالی که آلومینیوم به سرعت ذوب شده و میریزد.
چرا قیمت پیشنهادی برخی فروشندگان برای سیم و کابل استاندارد تا ۳۰٪ ارزانتر از برندهای معتبر است؟
در صنعت سیم و کابل که حاشیه سود پایینی دارد، اختلاف قیمت ۳۰ درصدی غیرممکن است مگر با کمفروشی در مس (که حدود ۷۰-۸۰٪ قیمت تمام شده کابل را تشکیل میدهد) یا استفاده از مواد ضایعاتی. این ارزانی دقیقاً به معنای خرید محصولی با کیفیت و ایمنی پایینتر است.
جمعبندی:
نشان استاندارد روی کابل، مثل گواهینامه رانندگی است؛ داشتن آن ضروری است، اما تضمین نمیکند که راننده (تولیدکننده) در جاده (پروژه شما) تصادف نکند.
بازار سیم و کابل استاندارد ایران پر از مینهای خنثی نشده است. به عنوان مدیر پروژههای بزرگ، وظیفه شما فراتر از چک کردن یک علامت روی بدنه کابل است. شما باید با ذهنیت یک کارآگاه خرید کنید، شک کنید، تست کنید و هرگز کیفیت را قربانی قیمتهای وسوسهکننده نکنید. به یاد داشته باشید، در صنعت ساختمان و تاسیسات، “ارزان خریدن” گرانترین کاری است که میتوانید انجام دهید.
اگر در حال حاضر در مرحله تامین متریال برای پروژه خود هستید، پیشنهاد میکنم لیست ۵ تامینکننده برتر خود را بردارید و از آنها بخواهید گواهی تست شیت مربوط به همان بچ تولیدی که قرار است تحویل دهند را ارسال کنند. واکنش آنها به این درخواست، چیزهای زیادی را برای شما روشن خواهد کرد.
