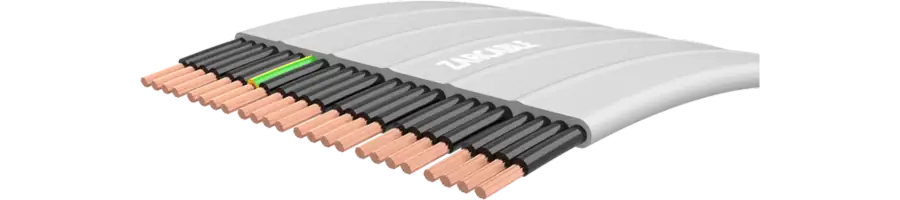

ﮐﺎﺑﻞﻫای ﻓﻠﺖ، ﮐﻪ ﺑﻪ ﻋﻨﻮان ﮐﺎﺑﻞﻫﺎي ﺗﺨﺖ ﻧﯿﺰ ﺷﻨﺎﺧﺘﻪ ﻣﯽ ﺷﻮﻧﺪ، از ﺟﻤﻠﻪ ﮐﺎﺑﻞ ﻫﺎي اﻟﮑﺘﺮﯾﮑﯽ ﺑﺎ ﻃﺮاﺣﯽ ﺧﺎص ﻫﺴﺘﻨﺪ ﮐﻪ ﺑﻪ دﻟﯿﻞ وﯾﮋﮔﯽ ﻫﺎي ﻣﻨﺤﺼﺮ ﺑﻪ ﻓﺮد ﺧﻮد در ﺑﺴﯿﺎري از ﮐﺎرﺑﺮدﻫﺎ ﻣﻮرد ﺗﻮﺟﻪ ﻗﺮار ﻣﯽ ﮔﯿﺮﻧﺪ. اﯾﻦ ﮐﺎﺑﻞﻫﺎ ﻣﻌﻤﻮﻻً از ﭼﻨﺪﯾﻦ رﺷﺘﻪ ﺳﯿﻢ اﻓﺸﺎن ﺗﺸﮑﯿﻞ ﺷﺪه اﻧﺪ ﮐﻪ ﺑﻪ ﺻﻮرت ﻣﻮازي در ﯾﮏ ﻗﺎﻟﺐ ﺗﺨﺖ ﻗﺮار دارﻧﺪ. ﻃﺮاﺣﯽ اﻓﻘﯽ اﯾﻦ ﮐﺎﺑﻞﻫﺎ ﻧﻪ ﺗﻨﻬﺎ ﻣﻮﺟﺐ ﮐﺎﻫﺶ ﻓﻀﺎي اﺷﻐﺎﻟﯽ ﻣﯽ ﺷﻮد، ﺑﻠﮑﻪ اﻧﻌﻄﺎف ﭘﺬﯾﺮي ﺑﺎﻻﯾﯽ ﻧﯿﺰ ﺑﻪ آﻧﻬﺎ ﻣﯽﺑﺨﺸﺪ.
مزایای کابلهای تخت
کابلهای مسطح بار مکانیکی را در عرض کل کابل توزیع میکنند و اتلاف گرما را بهبود میبخشند و نیاز به هادیهای بزرگ را از بین میبرند. بر خلاف کابلهای سیم گرد معمولی، آنها به مواد عایق اضافی، پرکنندهها و نوارها نیاز ندارند. در این کابلها فاصله هادیها از یکدیگر ثابت است.
کاربردهای اصلی
به طور کلی، کابلهای تخت برای کاربردهایی که نیاز به انعطافپذیری دارند یا فضای تنگتری دارند، بسیار مناسب هستند. از آنجایی که آنها صاف و نازک هستند، راحتتر خم می شوند و میتوانند بدون شکستگی با زوایای تنگ یا فضاهای تنگ مطابقت داشته باشند. در ادامه چند مورد از برنامههایی که استفاده از آنها رایج است آورده شده است:
– ارتباطات از راه دور: کاربردهای مخابراتی شامل مجموعههای پیچیده و محکمی از سیمها میشود. کابلهای تخت برای پیمایش در مناطق تنگ و حفظ فضا ایده آل هستند.
– نمایشگرهای پزشکی: نمایشگرهای پزشکی باید نسبتاً کوچک و سبک باشند تا استفاده از آنها راحت باشد. کابلهای تخت انعطافپذیر میتوانند به راحتی با فضای موجود مطابقت داشته باشند.
– رباتیک: کاربردهای رباتیک معمولاً شامل طراحی بسیار پیچیده در یک منطقه بسیار فشرده است. از آنجایی که فناوری ما هر روز کوچکتر و سبکتر میشود، داشتن کابلهای مناسب برای یک فضای کوچک ضروری است.
– جرثقیلهای سقفی: برخی از شرکتهای جرثقیل سقفی به دلیل محدودیت فضا و لزوم خم شدن مداوم، کابلهای فستون تخت را به کابلهای گرد انتخاب میکنند. آنها سیگنالهای قدرت و کنترل را ارائه میدهند در حالی که در مقابل سختیهای متوسط محیط ایستادهاند.
ساختار

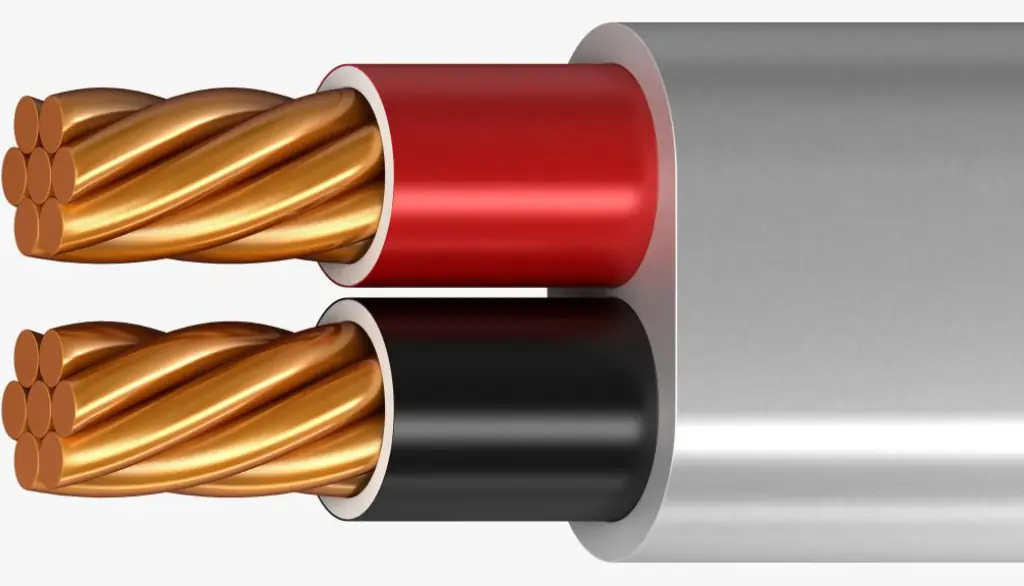

اﺟﺰاي اﺻﻠﯽ ﮐﺎﺑﻞﻫﺎي ﻓﻠﺖ ﺷﺎﻣﻞ رﺷﺘﻪ ﻫﺎي ﻫﺎدي، ﻋﺎﯾﻖ و ﭘﻮﺷﺶ ﺧﺎرﺟﯽ اﺳﺖ. رﺷﺘﻪ ﻫﺎي ﻫﺎدي ﻣﻌﻤﻮﻻً از ﻣﺲ ﺳﺎﺧﺘﻪ ﻣﯽ ﺷﻮﻧﺪ ﮐﻪ ﺑﻪ دﻟﯿﻞ ﻫﺪاﯾﺖ اﻟﮑﺘﺮﯾﮑﯽ ﺑﺎﻻ و ﺧﺎﺻﯿﺖ اﻧﻌﻄﺎف ﭘﺬﯾﺮي، ﺑﻪ ﻋﻨﻮان ﻣﺎده اي اﯾﺪه آل ﺑﺮاي اﯾﻦ ﻧﻮع ﮐﺎﺑﻞ ﻫﺎ ﺷﻨﺎﺧﺘﻪ ﻣﯽ ﺷﻮد. اﯾﻦ رﺷﺘﻪ ﻫﺎ ﺑﻪ ﺻﻮرت اﻓﺸﺎن ﻃﺮاﺣﯽ ﺷﺪه اﻧﺪ ﺗﺎ ﺑﻪ ﮐﺎﺑﻞﻫﺎ اﻣﮑﺎن ﺧﻢ ﺷﺪن و ﻗﺮارﮔﯿﺮي در زواﯾﺎي ﻣﺨﺘﻠﻒ را ﺑﺪﻫﻨﺪ .
ﻋﺎﯾﻖﻫﺎ ﻧﻘﺶ ﺑﺴﯿﺎر ﻣﻬﻤﯽ در ﮐﺎﺑﻞﻫﺎي ﻓﻠﺖ اﯾﻔﺎ ﻣﯽ ﮐﻨﻨﺪ. اﯾﻦ ﻋﺎﯾﻖﻫﺎ ﮐﻪ ﻣﻌﻤﻮﻻً از PVCﺳﺎﺧﺘﻪ ﻣﯽ ﺷﻮﻧﺪ، ﺑﺮاي ﺟﻠﻮﮔﯿﺮي از اﺗﺼﺎﻻت ﮐﻮﺗﺎه و ﻣﺤﺎﻓﻈﺖ از رﺷﺘﻪ ﻫﺎي ﻫﺎدي در ﺑﺮاﺑﺮ رﻃﻮﺑﺖ، ﮔﺮد و ﻏﺒﺎر و ﺳﺎﯾﺮ ﻋﻮاﻣﻞ ﻣﺤﯿﻄﯽ ﺑﻪ ﮐﺎر ﻣﯽ روﻧﺪ. اﻧﺘﺨﺎب ﻧﻮع ﻋﺎﯾﻖ ﺑﺴﺘﮕﯽ ﺑﻪ ﺷﺮاﯾﻂ ﮐﺎرﺑﺮد و ﻧﯿﺎزﻫﺎي ﺧﺎص دارد.
ﭘﻮﺷﺶ ﺧﺎرﺟﯽ ﮐﺎﺑﻞﻫﺎي ﻓﻠﺖ ﺑﻪ ﻋﻨﻮان ﯾﮏ ﻻﯾﻪ ﻣﺤﺎﻓﻆ ﻧﻬﺎﯾﯽ ﻋﻤﻞ ﻣﯽ ﮐﻨﺪ. اﯾﻦ ﻻﯾﻪ ﻣﻌﻤﻮﻻً از ﻣﻮادي ﺑﺎ ﻣﻘﺎوﻣﺖ ﺑﺎﻻ در ﺑﺮاﺑﺮ ﺳﺎﯾﺶ و ﺷﺮاﯾﻂ ﺟﻮي ﺳﺎﺧﺘﻪ ﺷﺪه اﺳﺖ. ﻫﺪف اﺻﻠﯽ اﯾﻦ ﭘﻮﺷﺶ ﻣﺤﺎﻓﻈﺖ از ﮐﺎﺑﻞ در ﺑﺮاﺑﺮ آﺳﯿﺐ ﻫﺎي ﻣﮑﺎﻧﯿﮑﯽ و ﺗﺄﺛﯿﺮات ﻣﺤﯿﻄﯽ اﺳﺖ.
تفاوت کابلهای تخت با کابلهای گرد
همانطور که از نام آنها پیداست، کابلهای فلت یا تخت طراحی صافتری نسبت به کابلهای گرد دارند. هادیهای آنها به صورت جداگانه محصور شده اند، به دقت در یک خط مستقیم در فواصل دقیق قرار گرفتهاند و توسط عایق احاطه شدهاند.
برخلاف کابلهای گرد، کابلهای تخت معمولاً دارای لایههای پرکننده و محافظ نیستند. قرار دادن حفاظ روی یک کابل تخت نسبتاً دشوار است زیرا سپر شکل صافی را حفظ نمیکند و تمایل به گرد شدن دارد. در نتیجه، ارائه حفاظت تداخل الکترومغناطیسی (EMI) از طریق محافظ استاندارد یک چالش است.
از آنجایی که کابلهای تخت عموماً حاوی پرکننده یا مواد دیگر نیستند، نسبت به تعداد کانکتورهایی که دارند فشرده هستند. به همین دلیل به راحتی خم میشوند و روی هم چیده میشوند.
تفاوت بین کابلهای مسطح و گرد چیست؟
کابلهای گرد در بسیاری از کاربردهای صنعتی استاندارد هستند. با این حال، کابلهای تخت در مواردی که انعطاف پذیری و سایر نقاط قوت آنها از مزایای قابل توجهی هستند، بسیار مطلوب هستند.
1- کیفیت
هر دو کابل گرد و مسطح کیفیت عالی را برای استفاده در کاربردهای مناسب ارائه می دهند. با این حال، کابلهای گرد معمولاً از نظر کیفیت لبه کمی دارند. حفاظهای داخلی برتر آنها، آنها را بسیار بادوام و ماندگار میکند، بهویژه در محیطهای صنعتی خشن.
2- قابلیت اطمینان
کابلهای گرد از نظر توانایی مقاومت در برابر تنش های مکانیکی قابل اعتمادتر هستند. کابلهای گرد به دلیل توانایی خم شدن در امتداد چندین محور میتوانند به راحتی این تنشها را تحمل کنند. کابل های تخت فقط در خم شدن نورد، که شامل خم شدن فقط در امتداد یک محور خطی است، مقاومت برتری دارند. با این حال، کابلهای تخت از نظر سیمکشی سازمانیافته و قابل اعتماد میتوانند قابل اعتمادتر باشند. کابلهای تخت نسبت به کابلهای گرد ساختار سادهتری دارند، بنابراین معمولاً عاری از خطاهای سیمکشی هستند که میتواند باعث خرابی شود.
3- عملکرد
هر دو کابل گرد و تخت عملکرد عالی را در محیطهای مناسب ارائه میدهند. با این حال، به طور کلی، کابل های گرد عملکرد الکتریکی برتر و عملکرد فیزیکی قویتری را در کاربردهای سنگین ارائه می دهند. آنها دوام بیشتری دارند، با محافظت بیشتر در برابر عناصر، عوامل استرسزای مکانیکی و انتشار EMI.
4- کج کردن
انحراف زمانی اتفاق میافتد که سیگنالهای الکتریکی با سرعتهای مختلف از طریق یک جفت سیم جریان مییابد. کابلهای تخت معمولاً انحراف را به طور مؤثرتری نسبت به کابلهای گرد به حداقل میرسانند. در کابلهای تخت، به دلیل دقت و تعادل بالا در ساخت آنها، رساناها به طور قطع دارای طول فیزیکی و الکتریکی یکسان و یک دی الکتریک پیوسته هستند. این عوامل باعث کاهش تاخیرهای زمانی بین سیگنالها در هادیهای مختلف میشوند.
5- ظرفیت حمل فعلی
از نظر ظرفیت حمل جریان، کابلهای تخت به دلیل نسبت سطح به حجم بالاتر، گزینه برتری را ارائه میدهند. این ویژگی آنها را قادر میسازد تا گرما را با سهولت بیشتری دفع کنند و بازده حرارتی بیشتری را ارائه دهند. در نتیجه، آنها میتوانند افزایش دما و سطوح جریان بالاتر را در هر مقطع رسانا تحمل کنند.
6- هزینه
ساخت کابلهای تخت نسبتاً آسان و مقرونبهصرفه است، عمدتاً به این دلیل که امکان خاتمه انبوه را فراهم میکند و همه سیمها در یک خط در یک کانکتور به هم میرسند. این طراحی نیاز به نیروی کار را کاهش میدهد و به حداقل رساندن هزینهها کمک میکند. از سوی دیگر، کابلهای گرد، کار فشردهتر و عموماً گرانتر هستند.
7- تطبیقپذیری
کابلهای تخت نسبت به نمونه های گرد خود انعطافپذیرتر هستند و این ویژگی می تواند آنها را بسیار متنوع کند. انعطاف پذیری آنها را قادر می سازد تا به خوبی با اشکال، اندازهها و پیکربندیهای مختلف سازگار شوند. توانایی آنها در خم شدن و چرخش آسان بدون شکستن آنها را برای طیف وسیعی از کاربردها ایده آل میکند.
با این حال، کابل های گرد از این نظر که میتوانند در جهات مختلف خم شوند، متنوعتر هستند. یک سیم کابل مسطح فقط در دو جهت به راحتی خم میشود، در حالی که یک کابل گرد، اگرچه انعطاف کمتری دارد، می تواند در امتداد هر محوری خم شود. این ویژگی کابل های گرد را بسیار مطلوب میکند.
کابل آسانسوری
تراول کابل آسانسوری منجر به اتصال بین کابین و کنترلر میشود. تمام اطلاعات برق و سیگنال از طریق تروال کابل در آسانسورهای سنتی منتقل میشود. کابل مسافرتی آسانسور یک سیم چند رسانا است که همیشه در حرکت است. میانگین طول عمر 15 تا 20 سال است. کابلهای آسانسور از هادیهای مسی لخت استفاده میکنند که رسانایی 100% دارند. از آنجایی که مس در برابر خوردگی مقاوم است، به کابل های آسانسور عمر طولانیتری میدهد. مس همچنین ظرفیت انتقال جریان کابل ها را افزایش میدهد.
کابلهای آسانسور طوری ساخته شدهاند که تا حد ممکن فشار کمتری به هادیهای مسی وارد کنند. این باعث افزایش طول عمر کابلها میشود. این سیمها دارای هستههای سفید با شمارهگذاری مشکی و یک هسته ارتینگ سبز یا زرد هستند تا شناسایی را آسانتر کنند.
کابلهای آسانسور با PVC کیفیت بالا عایقبندی شدهاند. در نتیجه میتوانند طیف وسیعی از مواد شیمیایی، اسیدها، روغنها و قلیاها را تحمل کنند. همچنین این کابلها به دلیل عایق پی وی سی، بسیار محکم و مقاوم در برابر سایش هستند. با این حال، بزرگترین مزیت مقاومت در برابر حرارت و کاهش انتشار دود است. در صورت وقوع آتشسوزی، این سیمها دود خطرناک کمتری تولید میکنند و از وخیم شدن وضعیت جلوگیری میکنند.
نتیجهگیری
کابلهای تخت به جای کابلهای گرد برای مدیریت آسان کابلها، به ویژه در کاربردهای انعطاف پذیر بالا استفاده می شود. آنها معمولاً فضای کمتری را نسبت به کابلهای گرد اشغال میکنند. علاوه بر این، از آنجایی که سیمها بهصورت جداگانه محافظت میشوند و مانند کابلهای گرد چندین بار توسط مواد مختلف پیچیده نمیشوند، وزن آنها سبکتر بوده و انعطافپذیری بیشتری را ارائه میدهند.
شرکت زرکابل کرمان در زمینه کابلهای کنترل و قدرت، مفتخر به تولید محصولات گستردهای میباشد که کابلهای تخت از جمله آنها میباشند. در ادامه به معرفی چند مدل از این کابلها پرداخته شده است. همچنین با مراجعه به صفحه محصولات میتوانید به مشاهده این محصولات بپردازید و از اطلاعات فنی دقیق آنها مطلع شوید.
