آیا تا به حال بوی تند پلاستیک سوخته را در نزدیکی پریز برق یا تابلو فیوز احساس کردهاید؟ این بو، تنها یک ناخوشایندی ساده نیست؛ بلکه صدای آژیر خطری است که فریاد میزند: «سیم انتخابی شما توان عبور این جریان را ندارد!»
تصور کنید یک بزرگراه ۴ بانده (جریان برق) را ناگهان به یک کوچه باریک (سیم نازک) هدایت کنید. چه اتفاقی میافتد؟ ترافیک قفل میشود، دما بالا میرود و فاجعه رخ میدهد. در دنیای الکتریسیته، این فاجعه به معنای ذوب شدن عایق، اتصالی و در بدترین حالت، آتشسوزی ساختمان است. انتخاب سایز کابل مناسب، فقط یک مسئله فنی نیست؛ بلکه مرز باریک بین ایمنی و فاجعه است.
در این مقاله، ما از فرمولهای پیچیده عبور کرده و به زبانی ساده اما فنی، دقیقترین روشهای محاسبه سطح مقطع سیم را بررسی میکنیم تا شما بتوانید با اطمینان کامل، خریدی هوشمندانه داشته باشید.
چرا محاسبه دقیق سایز کابل حیاتی است؟
بسیاری از افراد هنگام خرید سیم و کابل، تنها به قیمت توجه میکنند یا بر اساس «شنیدهها» خرید میکنند (مثلاً: برای کولر همیشه نمره ۴ بخر!). اما مهندسی برق علم احتمالات نیست. انتخاب اشتباه سطح مقطع دو پیامد اصلی دارد:
- خطرات ایمنی: عبور جریان بیش از حدِ تحمل سیم، باعث تولید گرما میشود. اگر سیم نتواند این گرما را دفع کند، عایق آن تخریب شده و حریق ایجاد میشود.
- ضرر اقتصادی و افت ولتاژ: حتی اگر سیم نسوزد، مقاومت بالای سیم نازک باعث میشود ولتاژ در انتهای مسیر کاهش یابد. این یعنی دستگاه شما (مثلاً پمپ آب یا یخچال) با ولتاژ پایینتری کار میکند که منجر به داغ شدن موتور، کاهش راندمان و سوختن زودهنگام تجهیزات گرانقیمت شما میشود.
قانون طلایی: هزینه خرید یک کابل با یک سایز بالاتر، بسیار کمتر از هزینه تعمیر سیمکشی سوخته داخل دیوار یا تعویض موتور کولر است.
چرا محاسبه دقیق سایز کابل حیاتی است؟
بسیاری از افراد هنگام خرید سیم و کابل، تنها به قیمت توجه میکنند یا بر اساس «شنیدهها» خرید میکنند (مثلاً: برای کولر همیشه نمره ۴ بخر!). اما مهندسی برق علم احتمالات نیست. انتخاب اشتباه سطح مقطع دو پیامد اصلی دارد:
- خطرات ایمنی: عبور جریان بیش از حدِ تحمل سیم، باعث تولید گرما میشود. اگر سیم نتواند این گرما را دفع کند، عایق آن تخریب شده و حریق ایجاد میشود.
- ضرر اقتصادی و افت ولتاژ: حتی اگر سیم نسوزد، مقاومت بالای سیم نازک باعث میشود ولتاژ در انتهای مسیر کاهش یابد. این یعنی دستگاه شما (مثلاً پمپ آب یا یخچال) با ولتاژ پایینتری کار میکند که منجر به داغ شدن موتور، کاهش راندمان و سوختن زودهنگام تجهیزات گرانقیمت شما میشود.
قانون طلایی: هزینه خرید یک کابل با یک سایز بالاتر، بسیار کمتر از هزینه تعمیر سیمکشی سوخته داخل دیوار یا تعویض موتور کولر است.
پارامترهای کلیدی در محاسبه سطح مقطع
قبل از اینکه به سراغ فرمول محاسبه برویم، باید متغیرهای معادله را بشناسیم. برای محاسبه دقیق، شما به ۴ داده اصلی نیاز دارید:
- توان مصرفی (P) یا جریان (I): دستگاه شما چه مقدار انرژی مصرف میکند؟ (بر حسب وات یا آمپر).
- مسافت (L): فاصله منبع تغذیه (کنتور یا تابلو) تا مصرفکننده چند متر است؟
- ولتاژ (V): سیستم تکفاز است (۲۲۰ ولت) یا سه فاز (۳۸۰ ولت)؟ یا شاید یک سیستم DC (۱۲ یا ۲۴ ولت)؟
- ضریب توان (cosφ): برای بارهای موتوری و القایی (مثل کولر، پمپ، آسانسور) این عدد حیاتی است.
فرمولهای محاسبه سطح مقطع سیم
در مهندسی برق، ما دو معیار برای تعیین سایز کابل داریم: ظرفیت آمپری (جریان مجاز) و افت ولتاژ. کابل انتخابی باید هر دو شرط را پاس کند.
۱. تبدیل توان (وات) به جریان (آمپر)
روی اکثر دستگاهها توان بر حسب وات (Watt) نوشته شده است. ابتدا باید آن را به آمپر تبدیل کنید.
برای سیستمهای تکفاز (AC):
(I = P/(V× cosφ
- I: جریان (آمپر)
- P: توان (وات)
- V: ولتاژ (معمولاً ۲۲۰ ولت)
- cosφ: ضریب توان Cosφ (برای لامپ و بخاری ۱ در نظر بگیرید، برای موتورها معمولاً ۰.۸)
برای سیستمهای سه فاز (AC):
I =P/{√3 × V×cosφ}
(در اینجا ولتاژ خط ۳۸۰ ولت است)
۲. محاسبه سطح مقطع بر اساس افت ولتاژ مجاز
بزرگترین دشمن کابل در مسافتهای طولانی، افت ولتاژ است. استاندارد جهانی میگوید افت ولتاژ نباید از ۳٪ (برای روشنایی) تا ۵٪ (برای موتورها) تجاوز کند.
فرمول محاسبه سطح مقطع (S) بر حسب میلیمتر مربع:
S ={2× L ×I}/{K ×ΔV}
- L: مسافت (متر)
- K: هدایت الکتریکی (برای مس ۵۶، برای آلومینیوم ۳۵)
- ΔV: افت ولتاژ مجاز (ولت)

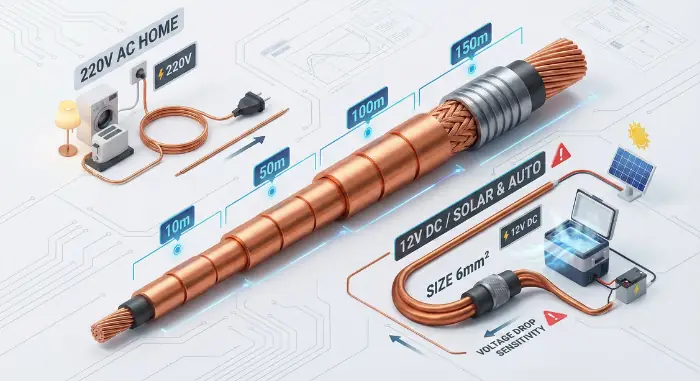

جدول سایز کابل بر اساس مسافت
بسیاری از خریداران به دنبال محاسبات پیچیده نیستند. جدول زیر به عنوان یک راهنمای عملیاتی برای سیمهای مسی در سیستم تکفاز (با فرض افت ولتاژ مجاز ۵٪) تدوین شده است.
نکته: همانطور که در جدول سایز کابل بر اساس مسافت مشاهده میکنید، با دو برابر شدن مسافت، سایز کابل باید افزایش یابد تا جلوی افت ولتاژ گرفته شود. یک کابل ۲.۵ شاید برای اتاق خواب مناسب باشد، اما برای انتقال همان جریان به انتهای باغ، کاملاً ناکارآمد است.
محاسبه سطح مقطع برای مدارهای DC (سیستمهای خورشیدی و خودرو)
یک اشتباه مهلک، استفاده از فرمولهای برق شهری برای سیستمهای DC (مثل پنل خورشیدی یا برق خودرو) است. در ولتاژ پایین (۱۲ یا ۲۴ ولت)، حساسیت به افت ولتاژ بسیار شدیدتر است.
در سیستمهای DC، حتی ۱ ولت افت ولتاژ میتواند به معنای ۱۰٪ اتلاف انرژی باشد!
فرمول مخصوص DC:
S = 2 × L × I × ⍴}/{\ΔV}
- ⍴: مقاومت ویژه مس (۰.۰۱۷۵)
مثال عملی:
اگر بخواهید یک یخچال ماشین (۵ آمپر) را در فاصله ۱۰ متری با باتری ۱۲ ولت روشن کنید و بخواهید افت ولتاژ زیر ۳٪ (۰.۳۶ ولت) باشد:
S = {2 × 10 × 5 × 0.0175}/{0.36}≈ 4.86
بنابراین شما به یک کابل نمره ۶ نیاز دارید! در حالی که در برق شهری برای ۵ آمپر، سیم ۰.۷۵ هم کافی بود. در سیستمهای DC، ضخامت سیم حیاتی است.
جدول جامع محاسبه سایز کابل؛ مس در برابر آلومینیوم
یکی از سوالات پرتکرار خریداران این است: «اگر بخواهم به جای کابل مسی گرانقیمت، از کابل آلومینیومی استفاده کنم، چه سایزی باید بخرم؟»
آلومینیوم ارزانتر است، اما هدایت الکتریکی کمتری دارد (تقریباً ۶۰٪ مس). بنابراین، نمیتوانید همان سایزی که برای مس محاسبه کردهاید را برای آلومینیوم بخرید. جدول زیر بر اساس افت ولتاژ مجاز (۵٪) در سیستم تکفاز ۲۲۰ ولت محاسبه شده است و دقیقترین راهنما برای انتخاب جایگزین است.
راهنمای خواندن جدول: اعداد به صورت (سایز مس / سایز آلومینیوم) نوشته شدهاند.
- مثال: 6 / 10 یعنی اگر کابل مسی نمره ۶ نیاز دارید، معادل آلومینیومی آن نمره ۱۰ است.
۳ نکته حیاتی هنگام استفاده از کابل آلومینیوم:
۱. قانون دو سایز بالاتر: اگر دسترسی به جدول ندارید، یک قانون سرانگشتی در بازار وجود دارد: برای تبدیل مس به آلومینیوم، معمولاً باید ۲ پله سایز کابل را بالا ببرید (مثلاً به جای ۴ مسی، ۱۰ آلومینیومی استفاده کنید).

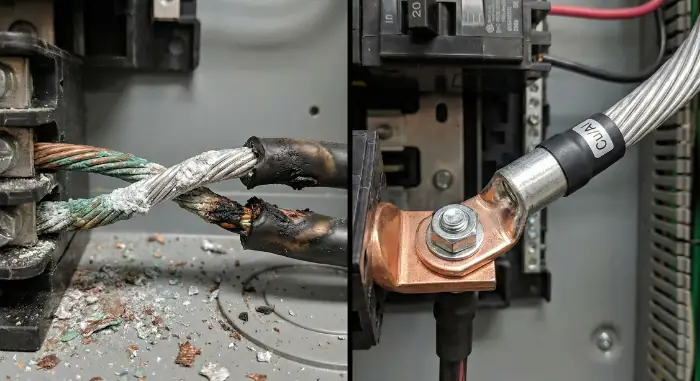

۲. خطر خوردگی گالوانیک (بسیار مهم): هرگز سیم مسی و آلومینیومی را مستقیماً به هم نتابانید! این دو فلز در مجاورت هم واکنش شیمیایی داده، اکسید میشوند و باعث قطع برق یا آتشسوزی میگردند.
- راهکار: برای اتصال مس به آلومینیوم، حتماً از کابلشو بی-متال (Bi-metal Lug) یا ترمینالهای مخصوص استفاده کنید.
۳. شکنندگی: کابلهای آلومینیومی خشکتر و شکنندهتر از مس هستند. هنگام نصب در زوایا و خمکاریها دقت کنید که رشتههای کابل دچار شکستگی نشوند.

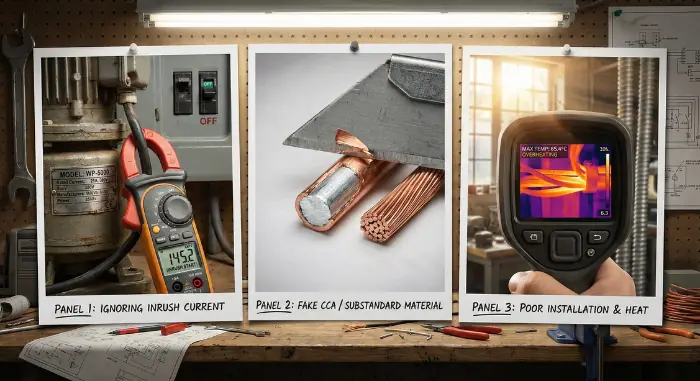

اشتباهات رایج که جیب شما را خالی میکند
تجربه نشان داده است که اغلب مشکلات از این ۳ اشتباه سرچشمه میگیرند:
۱. نادیده گرفتن “جریان راهاندازی”
موتورها (پمپ آب، کولر، یخچال) در لحظه استارت، ۵ تا ۷ برابر جریان نامی خود برق میکشند. اگر محاسبه سطح مقطع سیم را لببهلب انجام دهید، در لحظه استارت با افت ولتاژ شدید مواجه شده و فیوز میپرد یا دستگاه آسیب میبیند.
- راهکار: برای بارهای موتوری، همیشه یک سایز بالاتر (Over-design) در نظر بگیرید.
۲. اعتماد کورکورانه به برچسب کابلهای غیراستاندارد
متاسفانه بازار پر از کابلهای “CC A” (آلومینیوم با روکش مس) است که به عنوان تمام مس فروخته میشوند. مقاومت این کابلها بسیار بالاتر است.
- راهکار: به وزن کابل و رنگ مغزی آن (بعد از تراشیدن) دقت کنید. محاسبات این مقاله برای مس خالص (خلوص ۹۹.۹٪) است.
۳. فراموش کردن دمای محیط
ظرفیت کابل در دمای ۲۵ درجه سنجیده میشود. اگر کابل شما در سقف کاذب داغ یا زیر آفتاب مستقیم جنوب ایران (۵۰ درجه) نصب شود، ظرفیت عبور جریان آن تا ۴۰٪ کاهش مییابد.
- نکته: کابلی که در سایه ۱۰ آمپر عبور میدهد، زیر آفتاب سوزان شاید فقط بتواند ۶ آمپر را ایمن عبور دهد.
نکات مهم
برای اینکه مانند یک مهندس ارشد فکر کنید، این نکات ظریف را در نظر بگیرید:
- اثر پوستی: در جریانهای متناوب (AC)، الکترونها تمایل دارند از سطح بیرونی هادی حرکت کنند. در سایزهای خیلی بزرگ (بالای ۹۵ میلیمتر)، استفاده از چند کابل موازی نازکتر، گاهی بهتر از یک کابل ضخیم است.
- نوع نصب: کابل داخل لوله برق (Conduit) گرمای بیشتری نسبت به کابل روی سینی کابل (Cable Tray) نگه میدارد. اگر کابلها را در لوله متراکم میکنید، باید ضریب تصحیح ۰.۸ را در محاسبات خود لحاظ کنید (یعنی ۲۰٪ سایز بالاتر).
سوالات متداول

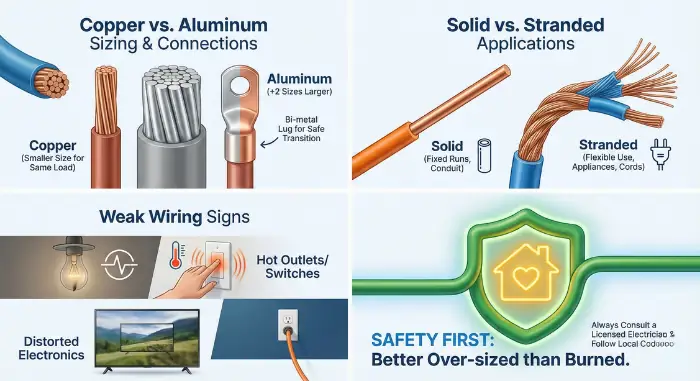

آیا میتوانم به جای کابل مسی از آلومینیومی استفاده کنم تا هزینهها کم شود؟
بله، اما با یک شرط مهم. آلومینیوم مقاومت بیشتری دارد. به عنوان یک قاعده سرانگشتی، اگر کابل مسی نمره ۱۰ نیاز دارید، باید معادل آلومینیومی آن را ۲ سایز بالاتر (یعنی نمره ۱۶ یا ۲۵) انتخاب کنید. همچنین اتصالات آلومینیوم نیاز به “کابلشو بی متال” دارد تا دچار خوردگی نشود.
سیم افشان (رشتهای) بهتر است یا مفتولی (خشک)؟
از نظر انتقال جریان و محاسبه سطح مقطع سیم، تفاوت زیادی ندارند. سیم مفتولی برای فواصل طولانی و نصب ثابت بهتر است چون مقاومت مکانیکی بالاتر و اتصال قویتری دارد. سیم افشان برای مکانهایی که نیاز به انعطاف دارد (مثل سیمکشی داخل تابلو) مناسبتر است.
چگونه بفهمم سیم فعلی ساختمان ضعیف است؟
نشانهها واضح هستند:
- کمنور شدن لامپها هنگام روشن شدن یخچال یا کولر.
- گرم شدن دیوار در مسیر عبور سیم.
- کوچک شدن تصویر تلویزیون یا ریست شدن مودم هنگام استارت پمپ آب.
اگر این نشانهها را دارید، سطح مقطع سیم شما نامناسب است.
نتیجهگیری و قدم بعدی
انتخاب سایز کابل مناسب، بازی با اعداد نیست؛ سرمایهگذاری روی امنیت جان و مال شماست. استفاده از فرمولهای دقیق و در نظر گرفتن مسافت و نوع بار (مخصوصاً ضریب توان Cosφ)، تضمین میکند که برق با کیفیت و بدون افت به تجهیزات شما برسد.
به یاد داشته باشید: “همیشه یک سایز بالاتر، بهتر از یک خانه خاکستر شده است.”
نوبت شماست:
آیا قصد سیمکشی برای یک پمپ آب، باغ، یا سیستم صوتی قدرتمند را دارید؟ با استفاده از جدول سایز کابل بر اساس مسافت که در بالا ارائه کردیم، سایز تقریبی را پیدا کنید. اگر شرایط شما خاص است (دمای بالا یا مسافت خیلی زیاد)، در بخش نظرات مشخصات (توان و متراژ) را بنویسید تا دقیقترین سایز را به شما پیشنهاد دهیم.
