آیا تا به حال به این اندیشیدهاید که مبنای گارانتیهای ۲۵ تا ۳۰ ساله در سیستمهای فتوولتائیک چیست؟ راز این پایداری طولانیمدت تنها در کیفیت سلولهای خورشیدی نهفته نیست، بلکه وابسته به تجهیزات تعادل سیستم (BOS) و به طور ویژه کابل سولار (Solar Cable) است.
بسیاری از پیمانکاران و سرمایهگذاران، تمرکز اصلی خود را بر انتخاب برند پنل و اینورتر معطوف میکنند و از اهمیت حیاتی زیرساختهای انتقال توان غافل میشوند. اما باید دانست که استفاده از کابلهای برق معمولی (PVC) در سمت DC نیروگاه، نه تنها باعث افت راندمان میشود، بلکه ریسکهای ایمنی جبرانناپذیری را به همراه دارد. در این مقاله، به کالبدشکافی فنی کابلهای فتوولتائیک و استانداردهای حاکم بر آنها میپردازیم.
کابل سولار یا کابل فتوولتائیک (PV Wire) چیست؟
کابل سولار که در ادبیات فنی با نام PV Wire شناخته میشود، نوعی هادی الکتریکی تکرشته (Single Core) است که به طور اختصاصی برای اتصال پنلها (Stringing) و انتقال جریان DC به اینورتر طراحی شده است.
برخلاف سیمهای ساختمانی متداول، کابلهای سولار تحت استانداردهای سختگیرانهی اروپایی نظیر EN50618 و استاندارد بینالمللی IEC62930 تولید میشوند. هدف از این استانداردها، تضمین عملکرد کابل در سختترین شرایط محیطی برای مدتی بیش از ربع قرن است.
ساختار کابل سولار
برای درک برتری این کابلها، باید ساختار لایهلایه آنها را بررسی کنیم. یک کابل سولار استاندارد (مانند گونه H1Z2Z2-K) از سه بخش حیاتی تشکیل شده است:
۱. هادی (Conductor): مس قلعاندود (Tinned Copper)
هسته مرکزی این کابلها از مس الکترولیتی با پوشش قلع ساخته میشود.
- چرا قلعاندود؟ مس در مجاورت رطوبت و اکسیژن دچار اکسیداسیون (سیاه شدن) میشود که هدایت الکتریکی را کاهش میدهد. پوشش قلع از خوردگی گالوانیک جلوگیری کرده و لحیمپذیری و اتصال الکتریکی پایدار را در طول ۲۵ سال تضمین میکند.
۲. عایق و روکش (Insulation & Sheath): پلیمر XLPO
برخلاف کابلهای معمولی که از PVC استفاده میکنند، کابل سولار از دو لایه عایق بهره میبرد. جنس این عایقها معمولاً XLPO (پلیاوفین کراسلینک شده) است.
- ویژگی کلیدی: فرآیند کراسلینک کردن (Cross-linking) باعث میشود ساختار مولکولی پلیمر در برابر حرارت ذوب نشود و پایداری خود را حفظ کند.
۳. ویژگی LSZH (Low Smoke Zero Halogen)
کابلهای سولار استاندارد، هالوژنفری هستند. این یعنی در صورت بروز آتشسوزی، گازهای سمی و کشنده تولید نمیکنند و دود بسیار کمی دارند که برای ایمنی نیروگاههای پشتبامی (Rooftop) حیاتی است.

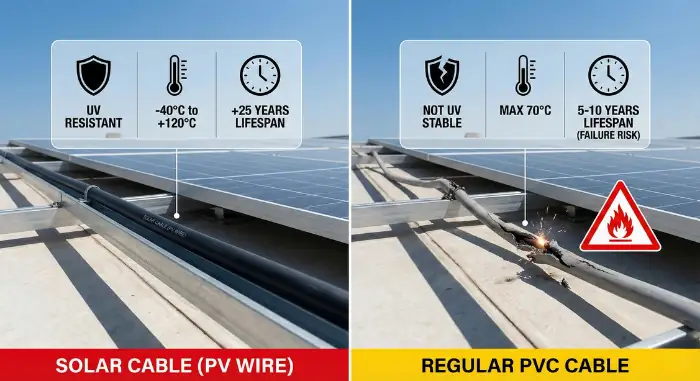

چرا کابل PVC معمولی در سیستم خورشیدی محکوم به شکست است؟
پاسخ در تنشهای محیطی نهفته است. تفاوتهای بنیادین عبارتند از:
- مقاومت در برابر اشعه UV: پیوندهای شیمیایی کابلهای PVC معمولی در برابر تابش فرابنفش خورشید شکسته شده، خشک میشوند و ترک میخورند. کابل سولار ذاتاً ضد UV است.
- تحمل حرارتی گسترده: پنلهای خورشیدی در تابستان میتوانند تا ۷۰ درجه گرم شوند. کابلهای سولار برای کارکرد دائم در بازه دمایی ۴۰- تا ۹۰+ درجه سانتیگراد طراحی شدهاند و حتی تا ۱۲۰ درجه را برای ۲۰,۰۰ ساعت تحمل میکنند.
- طول عمر مفید: طراحی این کابلها بر مبنای عمر کاری حداقل ۲۵ سال در فضای باز است.
هشدار ایمنی: استفاده از کابل معمولی در ولتاژهای بالای DC (که گاهی به ۱۰۰۰ ولت میرسد)، خطر ایجاد آرک (جرقه)، ذوب شدن عایق و آتشسوزی را به شدت افزایش میدهد.
جدول مقایسه فنی کابل سولار با کابل برق معمولی
پارامتر فنی |
کابل سولار (PV Wire) |
کابل برق معمولی (NYAF/PVC) |
|---|---|---|
استاندارد مرجع |
EN 50618 / IEC 62930 |
IEC 60227 |
جنس هادی |
مس قلعاندود (نقرهای) |
مس خالص (قرمز) |
نوع عایق |
XLPO (دو لایه) |
PVC |
مقاومت UV |
عالی (تست شده) |
ضعیف |
تحمل دمایی |
۴۰- تا ۱۲۰+ درجه سانتیگراد |
حداکثر ۷۰ درجه سانتیگراد |
رفتار در حریق |
هالوژنفری (LSZH) - دود کم |
دارای هالوژن - دود سمی |
عمر مفید |
+۲۵ سال |
۵ تا ۱۰ سال (در فضای باز) |
سایزینگ کابل و ظرفیت عبور جریان (Ampacity)
انتخاب سطح مقطع (Cross-section) صحیح برای کنترل افت ولتاژ (Voltage Drop) و تحمل جریان عبوری الزامی است. در پروژههای خورشیدی معمولاً از دو سایز اصلی استفاده میشود:
۱. کابل ۴ میلیمتر مربع (4mm²):
- رایجترین سایز برای استرینگبندی پنلها.
- ظرفیت جریان: حدود ۵۵ آمپر (در دمای ۶۰ درجه محیط).
۲. کابل ۶ میلیمتر مربع (6mm²):
- مناسب برای مسیرهای طولانیتر جهت کاهش تلفات اهمی یا استرینگهای با جریان بالا (پنلهای وات بالا).
- ظرفیت جریان: حدود ۷۰ آمپر (در دمای ۶۰ درجه محیط).
الزامات نصب، کانکتور MC4 و استاندارد رنگبندی
نصب کابل سولار نکات ظریفی دارد که نادیده گرفتن آنها کل سیستم را به خطر میاندازد:
- اهمیت کانکتور MC4: کابلهای سولار هرگز نباید با چسب برق به هم متصل شوند. استفاده از کانکتورهای استاندارد MC4 و پرس صحیح آنها با آچار مخصوص سولار برای ایجاد یک اتصال ضدآب (IP68) و مقاوم در برابر لرزش ضروری است. اتصال سست، عامل اصلی آتشسوزی در نیروگاههاست.
- رنگبندی و پلاریته: کابلهای سولار معمولاً در دو رنگ مشکی و قرمز (یا آبی) تولید میشوند. طبق استاندارد، رنگ قرمز برای قطب مثبت (+) و رنگ مشکی برای قطب منفی (-) استفاده میشود تا از خطای اتصال کوتاه و آسیب به اینورتر جلوگیری شود.
راهنمای اصالتسنجی؛ چگونه کابل استاندارد را تشخیص دهیم؟
بازار تجهیزات خورشیدی متاسفانه شاهد حضور کابلهای تقلبی است. مولفههای تشخیص کابل اصلی عبارتند از:
- بررسی چشمی هادی: پس از لخت کردن سیم، رشتهها باید کاملاً نقرهای و براق باشند. مشاهده رنگ قرمز مس نشاندهنده عدم قلعاندود بودن و کیفیت پایین است.
- مارکینگ روی کابل: کد استاندارد H1Z2Z2-K یا EN 50618 باید روی بدنه کابل حک شده باشد.
- تفکیک لایهها: عایق باید به وضوح دو لایه باشد (معمولاً لایه داخلی سفید یا شفاف و لایه بیرونی مشکی/قرمز). چسبندگی بیش از حد عایق به مس نیز نشانه کیفیت پایین است.
پرسشهای متداول
آیا میتوانم به جای کابل سولار از کابل جوشکاری استفاده کنم؟
خیر، اگرچه کابل جوشکاری انعطافپذیر و مسی است، اما عایق آن (معمولاً لاستیک یا TPR) مقاومت شیمیایی لازم در برابر ازن و اشعه UV را برای ۲۵ سال ندارد. این کار باعث پوسیدگی زودرس عایق و نشتی جریان میشود.
برای سیستمهای خانگی، کابل ۴mm² بهتر است یا ۶mm²؟
برای فواصل کوتاه (زیر ۲۰ متر) و پنلهای استاندارد، کابل ۴mm² از نظر فنی و اقتصادی کاملاً پاسخگو است. اما اگر فاصله تا اینورتر زیاد است، برای نگهداشتن افت ولتاژ زیر ۱٪، استفاده از کابل ۶mm² توصیه میشود.
تفاوت ساختاری کابل DC (سولار) و کابل AC چیست؟
کابل DC سولار معمولاً تک رشته (Single Core) است تا احتمال اتصال کوتاه بین قطب مثبت و منفی به صفر برسد و عایق آن برای ولتاژهای بالای DC تقویت شده است. کابل AC معمولاً چند رشتهای است و عایق ضعیفتری نسبت به شرایط محیطی خشن دارد.
آیا دفن مستقیم کابل سولار مجاز است؟
بله، کابلهای دارای استاندارد H1Z2Z2-K معمولاً ضد آب هستند و قابلیت دفن دارند. با این حال، پیشنهاد مهندسی این است که حتماً از لوله برق (Conduit) یا لوله پلیاتیلن استفاده شود تا کابل از تنشهای مکانیکی و جوندگان محافظت گردد.
جمعبندی نهایی
کابل سولار صرفاً یک رسانا نیست؛ بلکه تضمینکننده امنیت سرمایه و تداوم تولید انرژی در نیروگاه خورشیدی شماست. اگرچه هزینه کابلهای دارای هادی قلعاندود و عایق کراسلینک (XLPO) اندکی بالاتر است، اما این هزینه در برابر خسارات ناشی از افت ولتاژ، تعمیرات مکرر و خطرات آتشسوزی ناچیز است.
برای داشتن سیستمی با طول عمر بالای ۲۵ سال، اکیداً توصیه میشود در انتخاب کابلهای DC و اتصالات MC4 از برندهای معتبر و دارای گواهینامه استاندارد استفاده نمایید.
