در طراحی تاسیسات الکتریکی فشار ضعیف (LV)، انتخاب بین کابلهای قدرت نصب ثابت (NYY/N2XY) و کابلهای افشان انعطافپذیر (NYMHY) فراتر از بحث هزینه اولیه است. عدم انطباق انتخاب کابل با مبحث ۱۳ مقررات ملی ساختمان و استاندارد IEC 60364، علاوه بر افزایش امپدانس مسیر و افت ولتاژ غیرمجاز، میتواند منجر به افزایش هزینههای نگهداری (O&M)، خطای عایقی و کاهش قابلیت اطمینان شبکه (Reliability) شود.
این مقاله فنی به بررسی تفاوتهای ساختاری، کلاس هادیها (Class 1, 2 vs 5) و الزامات صریح استاندارد جهت انتخاب صحیح کابل در پروژههای صنعتی و ساختمانی میپردازد.
کالبدشکافی استاندارد: رمزگشایی کدهای VDE و IEC
اگرچه کدهای NYY و NYMHY بر اساس استاندارد VDE 0250 آلمان نامگذاری شدهاند، اما در اسناد مناقصات و دیتاشیتهای مهندسی، ارجاع به استانداردهای بینالمللی IEC و ملی ISIRI ضروری است.
جدول تطبیقی استانداردها
نوع کابل |
کد VDE |
استاندارد IEC معادل |
استاندارد ملی ایران (ISIRI) |
کلاس هادی (IEC 60228) |
ولتاژ نامی (U0/U) |
|---|---|---|---|---|---|
کابل قدرت (مفتولی/نیمه افشان) |
NYY |
IEC 60502-1 |
ISIRI 3569-1 |
کلاس ۱ (تک مفتول) یا کلاس ۲ (استرند شده) |
0.6/1 kV |
کابل افشان (انعطافپذیر) |
NYMHY |
IEC 60227-5 |
ISIRI 607-5 |
کلاس ۵ (افشان ریز رشته) |
300/500 V |
نکته: توجه داشته باشید که ولتاژ تست عایقی در کابلهای NYY (معمولاً 3.5kV rms) بسیار بالاتر از کابلهای NYMHY (معمولاً 2kV) است که نشاندهنده استحکام دیالکتریک بالاتر در کابلهای قدرت است.
تحلیل ساختاری و رفتار مکانیکی-الکتریکی
کابل NYY (Power Cable): پایداری در نصب ثابت
این کابلها برای توزیع انرژی الکتریکی در شرایطی طراحی شدهاند که تنش مکانیکی استاتیک وجود دارد اما تنش دینامیک (خمش مکرر) صفر است.
- مزیت هدایت الکتریکی: به دلیل استفاده از هادیهای کلاس ۱ و ۲، ضریب تراکم (Compacting Factor) مس بالاتر است. این موضوع باعث کاهش مقاومت اهمی (DC Resistance) در واحد طول و بهبود رفتار حرارتی کابل میشود.
- مقاومت محیطی: فرمولاسیون روکش PVC در کابل NYY (گرید ST1 یا ST2) دارای مقاومت بالاتری در برابر اشعه UV، رطوبت خاک و فشارهای مکانیکی نسبت به کابلهای افشان است.
کابل NYMHY (Flexible Cable): دینامیک و انعطافپذیر
این کابلها با هادی کلاس ۵ (Fine Stranded) طراحی شدهاند.
- چالش مقاومت اهمی: وجود فضای هوایی بین رشتههای نازک مس (Air gaps) باعث میشود در سطح مقطع مشابه، مقاومت اهمی اندکی نسبت به هادی مفتولی بیشتر باشد (طبق جداول IEC 60228).
- محدودیت حرارتی: به دلیل ساختار افشان، دفع حرارت در این کابلها در جریانهای بالا با چالش بیشتری روبروست و معمولاً در محاسبات سایزینگ، ضریب تصحیح سختگیرانهتری اعمال میشود.
تحلیل مودهای خرابی (Failure Modes Analysis)
چرا مهندسان مشاور استفاده از کابل NYMHY را در کاربریهای زیرزمینی یا طولانی ممنوع میکنند؟ پاسخ در تحلیل مودهای خرابی نهفته است:
الف) پدیده خزش و افزایش مقاومت تماسی (Contact Resistance)
در اتصالات پیچی (مانند ترمینالهای کلید مینیاتوری یا کنتور)، هادیهای افشان (NYMHY) به مرور زمان دچار تغییر فرم پلاستیک یا “خزش” (Creep) میشوند. این پدیده باعث شل شدن اتصال، کاهش سطح تماس موثر، ایجاد نقطه داغ (Hot Spot) و در نهایت ذوب شدن عایق میشود.
- راهکار الزامی: طبق استاندارد، استفاده از سرسیم (Ferrules) یا کابلشو (Lugs) پرسشده برای تمام اتصالات کابل افشان اجباری است. در مقابل، کابل NYY (مفتولی) ذاتاً اتصال مکانیکی پایداری ایجاد میکند.

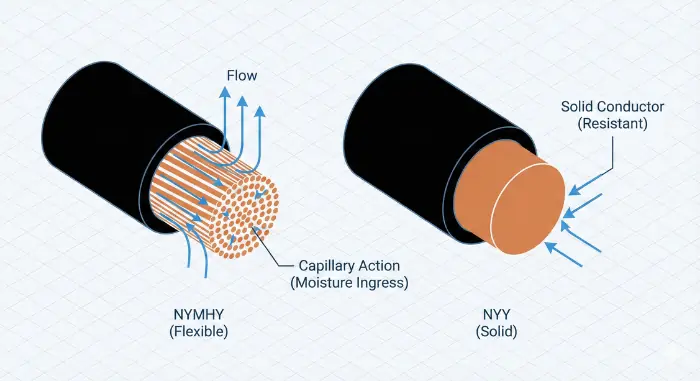

ب) پدیده مویینگی (Capillary Action) و نفوذ رطوبت
یکی از بزرگترین خطرات استفاده از کابل افشان در محیطهای مرطوب (زیر خاک یا داکتهای بیرونی)، خاصیت مویینگی است. در صورت بروز کوچکترین آسیب به روکش کابل، آب از طریق فضای خالی بین رشتههای نازک مس در طول کابل حرکت کرده (مانند فتیله) و باعث اکسیداسیون سریع مس و کاهش مقاومت عایقی (Insulation Resistance) در کل مسیر میشود. کابل NYY با ساختار فشرده و روکش ضخیم، در برابر این پدیده مقاوم است.

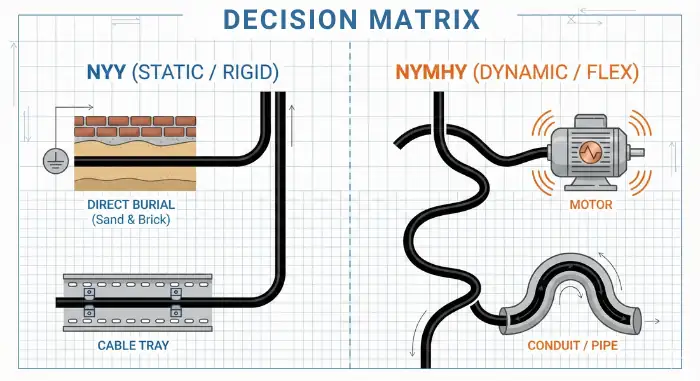

ماتریس تصمیمگیری و الزامات اجرایی
بر اساس استاندارد IEC 60364-5-52، انتخاب نوع سیم و کابل باید بر اساس “شرایط محیطی” و “روش نصب” صورت گیرد:
کاربری / محل نصب |
کابل مجاز |
علت فنی و الزامات |
|---|---|---|
فیدر اصلی (Main Feeder) / رایزرها |
NYY |
نیاز به استحکام مکانیکی بالا (Self-supporting)، افت ولتاژ کمتر، اتصال کوتاه بالاتر. |
دفن مستقیم در خاک (Direct Burial) |
NYY |
مقاومت روکش در برابر فشار خاک و رطوبت. (الزام: بستر ماسه بادی ۱۰cm + آجر محافظ). |
سینی کابل و نردبان (Cable Tray/Ladder) |
NYY |
سهولت در آرایش کابل و بستکشی، عدم افتادگی کابل (Sagging). |
تجهیزات دارای لرزش (موتورها) |
NYMHY |
جذب ارتعاشات توسط هادی افشان (جلوگیری از خستگی فلز و شکست هادی). |
مدارهای روشنایی و پریز (داخل لوله) |
NYMHY (یا NYA) |
سهولت عبور از زانوها (انعطافپذیری). |
دستورالعمل کنترل کیفیت (QC) و تاییدیه متریال (MIV)
در پروژههای مهندسی، خرید کابل باید بر اساس Vendor List (لیست تامینکنندگان مجاز) و بررسی Test Report انجام شود.
پارامترهای حیاتی در بازرسی کالا:
- تست مقاومت هادی (Conductor Resistance): حیاتیترین تست برای اطمینان از خلوص مس و عدم کمفروشی (کاهش سطح مقطع). مقادیر باید دقیقاً با جدول استاندارد IEC 60228 مطابقت داشته باشد. (مثلاً برای کابل 10mm، مقاومت نباید از 1.83Ὡ/km بیشتر باشد).
- ضخامت عایق و غلاف: اندازهگیری با پروفایل پروژکتور و مقایسه با استاندارد IEC 60502 (عدم رعایت ضخامت منجر به کاهش ولتاژ شکست میشود).
- بررسی اکسیداسیون: سطح مس باید کاملاً شفاف و آنیل شده باشد. سیاهی مس نشاندهنده کیفیت پایین مواد اولیه یا فرآیند تولید معیوب است.
پرسشهای متداول
آیا طبق مبحث ۱۳ مقررات ملی، استفاده از کابل NYMHY (افشان) در سینی کابل مجاز است؟
طبق استاندارد، کابلهای افشان اگر دارای روکش نهایی (Sheath) باشند (مانند NYMHY)، استفاده از آنها در سینی کابل مجاز است، مشروط بر اینکه تنش کششی بیش از حد مجاز به کابل وارد نشود. اما استفاده از “سیم” افشان (NYAF) بدون غلاف در سینی کابل ممنوع است. همچنین باید توجه داشت که در رایزرهای بلند، به دلیل وزن خود کابل (Self-weight)، کابل NYY به دلیل استحکام مکانیکی بالاتر ارجحیت دارد.
در صورت استفاده از کابل افشان در تابلو برق، آیا قلعاندود کردن سر سیم (Soldering) جایگزین مناسبی برای سرسیم (Ferrule) است؟
خیر. طبق استانداردهای جدید (IEC 60364-5-52)، لحیمکاری انتهای سیمهای افشان در اتصالات پیچی توصیه نمیشود، زیرا قلع تحت فشار پیچ دچار “خزش سرد” (Cold Flow) شده و اتصال به مرور زمان شل میشود. استفاده از سرسیمهای پرسی (Crimped Ferrules) یا کابلشوهای استاندارد الزامی است.
تفاوت ضریب تصحیح جریانی (Derating Factor) در کابلهای NYY و NYMHY چقدر است؟
اگرچه سطح مقطع مس برابر است، اما به دلیل وجود فاصله هوایی در کابل افشان و مقاومت حرارتی متفاوت عایق، معمولاً ظرفیت جریانی (Ampacity) کابلهای افشان در شرایط نصب مشابه، حدود ۵ تا ۱۰ درصد کمتر از کابلهای مفتولی در نظر گرفته میشود. مهندسان طراح باید در سایزینگ کابل، حتماً به جداول جریان مجاز شرکت سازنده و استاندارد IEC 60364-5-52 مراجعه کنند.
جمعبندی
انتخاب میان NYY و NYMHY یک انتخاب سلیقهای نیست؛ بلکه یک الزام مهندسی بر اساس محیط نصب و نوع بار است.
- برای زیرساختهای ثابت، فواصل طولانی و محیطهای نامساعد: NYY (کلاس ۱ و ۲) تنها گزینه قابل قبول مهندسی است.
- برای اتصالات نهایی به تجهیزات، محیطهای داخلی پیچیده و بارهای متحرک: NYMHY (کلاس ۵) گزینه صحیح است.
جهت محاسبه دقیق سطح مقطع کابل بر اساس مسافت و جریان مصرفی، پیشنهاد میشود جداول تصحیح حرارتی و ضریب همجواری (Derating Factors) استاندارد IEC را بررسی نمایید و یا جهت دریافت مشاوره فنی و دیتاشیت محصولات فرم زیر را تکمیل و ارسال نمایید.
