آیا میدانستید طبق آمارهای منتشر شده در گزارشهای پایداری صنایع سنگین، بیش از ۳۷٪ از توقفهای ناخواسته در خطوط تولید و پروژههای انتقال انرژی، به دلیل آسیبهای فیزیکی به سیم و کابل است و نه به دلیل نقص در ماشینآلات؟
در ابعاد کلان، خطا در انتخاب نوع زره کابل میتواند منجر به خساراتی معادل چندین برابر بودجه خرید کل تجهیزات برقی پروژه شود.
پرسش کلیدی اینجاست، در حالیکه هزینهی خرید کابل زرهدار تنها بخش کوچکی از هزینههای سرمایهای است، چرا همچنان بسیاری از پروژهها در مرحله بهرهبرداری به دلیل انتخاب نادرست این قطعه، با هزینههای کمرشکن تعمیر و نگهداری مواجه میشوند؟

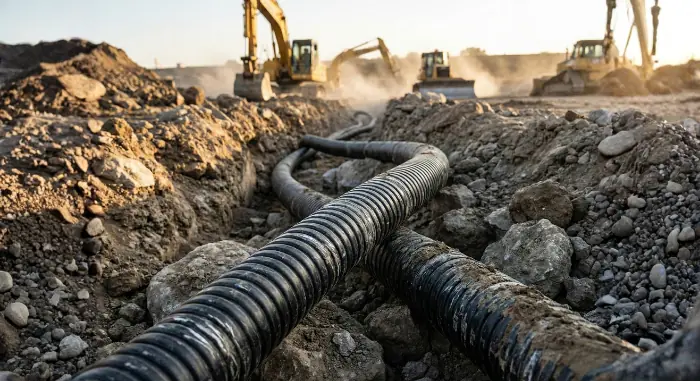

کابل زره دار چیست؟
کابل زرهدار (Armored Cable) که در بازار صنعت برق با نام کابل مسلح نیز شناخته میشود، نوعی کابل قدرت یا کنترل است که به یک لایه محافظ سخت مجهز شده است. برخلاف کابلهای معمولی که تنها متکی به روکشهای پلیمری هستند، کابل زرهدار دارای یک لایه از جنس فولاد گالوانیزه (به صورت مفتول یا نوار) یا آلومینیوم است که میان روکش نهایی و لایههای داخلی قرار میگیرد. این “زره” یا “آرمور”، نقش یک سپر مکانیکی را در برابر در برابر نیروهای مخرب خارجی نظیر فشار، ضربه و بریدگی بازی میکند به زبان ساده، کابل زرهدار تضمینکننده تداوم جریان برق در سختترین شرایط محیطی است.
چرا کابل زرهدار؟
در مهندسی برق، کابلها به عنوان سیستم عصبی پروژه شناخته میشوند. اما تفاوت یک پروژه استاندارد با یک پروژه کلاس جهانی، در میزان تابآوری این سیستم در برابر متغیرهای پیشبینینشده است.
فشار مکانیکی و نقش لایه
کابلهای زرهدار برای تحمل دو نوع فشار اصلی طراحی شدهاند:
- فشار استاتیک: مانند فشار ناشی از چندین متر خاک در روش دفن مستقیم.
- فشار دینامیک: مانند ضربات ناگهانی ناشی از حفاریهای مجاور، رانش زمین یا لرزشهای مداوم ماشینآلات سنگین.
یک کارخانه سیم و کابل معتبر، زره را تنها به عنوان یک لایه فلزی نمیبیند، بلکه آن را به عنوان یک سپر حفاظتی طراحی میکند که همزمان نقشهای الکتریکی (مانند مسیر جریان خطا) و نقشهای مکانیکی را ایفا میکند.

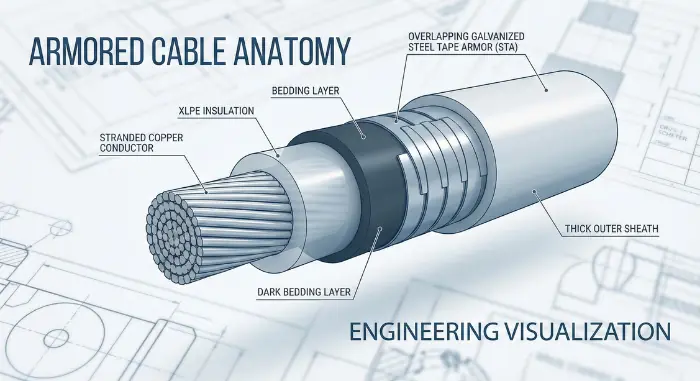

کالبدشکافی مهندسی کابلهای زرهدار
برای یک پیمانکار یا مالک کارخانه، درک لایهبندی داخلی کابل برای نظارت بر کیفیت محصول خروجی از کارخانه سیم و کابل حیاتی است.
ساختار لایهای
- هادی: بخش اصلی انتقال جریان که در کابلهای قدرت معمولاً از مس یا آلومینیوم کلاس ۲ (نیمهافشان) استفاده میشود تا تعادلی بین هدایت و انعطاف ایجاد شود.
- عایق: استفاده از مواد XLPE که با فرآیند ولکانیزاسیون تولید میشوند، اجازه میدهد کابل تا دمای ۹۰ درجه سانتیگراد را بدون تغییر شکل تحمل کند.
- لایه میانی: این لایه از جنس PVC یا پلیاتیلن، وظیفه پر کردن فضاهای خالی بین رشتهها و ایجاد بستر نرم برای زره را دارد.
- زره: لایه حفاظتی فلزی که میتواند به صورت مفتولی یا نواری باشد.
روکش بیرونی: لایه نهایی که وظیفه مقاومت در برابر اشعه UV، مواد شیمیایی و رطوبت را دارد.
جدول مقایسهای زره مفتولی فولادی (SWA) در مقابل زره نواری فولادی (STA)
| پارامتر فنی | SWA | (STA) |
|---|---|---|
| استاندارد مرجع | BS 5467 / IEC 60502 | IEC 60502-1 |
| مقاومت کششی | بسیار بالا (ایدهآل برای کشش در داکت) | پایین |
| مقاومت در برابر ضربه | عالی | بسیار عالی (مقاومت فوقالعاده در برابر له شدن) |
| انعطافپذیری | کم | متوسط |
| وزن نهایی | سنگینتر | سبکتر |
| بهترین کاربرد | محیطهای عمودی، شفتها، مناطق با رانش زمین | دفن در ترانشهها، محیطهای با فشار خاک زیاد |

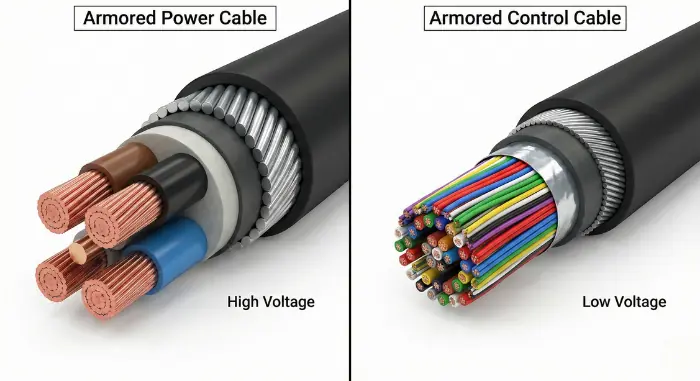

تمایز مهم کابل قدرت زرهدار و کنترل زرهدار
اشتباه در تفکیک این دو نوع کابل میتواند منجر به اختلال در سیستمهای مانیتورینگ یا حوادث ناگوار برقی شود.

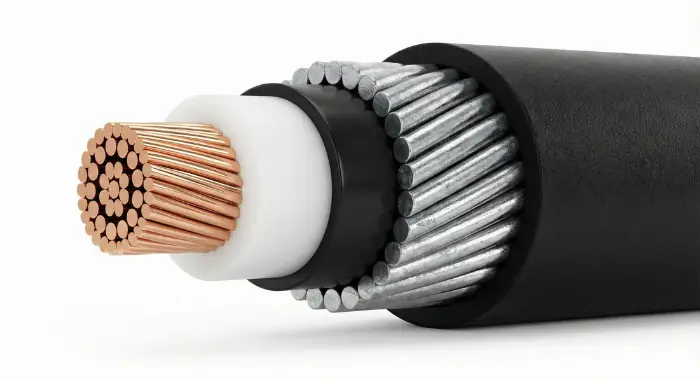

کابل قدرت زرهدار
این کابلها برای ولتاژهای نامی 0.6/1kV طراحی شدهاند. زره در اینجا علاوه بر محافظت، به عنوان یک شیلد مکانیکی عمل میکند که در صورت برخورد ابزارهای حفاری، به سرعت باعث اتصال کوتاه فاز به زمین شده و کلیدهای حفاظتی را قطع میکند تا از آسیب به پرسنل جلوگیری شود.
کابل کنترل زرهدار
در کابلهای کنترل، تعداد رشتهها بالا (مثلاً ۳۰ رشته 1.5) است. زره در اینجا وظیفه دارد از دقت سیگنالهای فرمان در برابر فشارهای محیطی محافظت کند. تفاوت اصلی در این است که کابلهای کنترل زرهدار معمولاً دارای یک لایه شیلد الکترواستاتیک اضافی نیز هستند تا نویزهای القایی کابلهای قدرت مجاور بر روی سیگنالهای ابزار دقیق اثر نگذارد.
بررسی اشتباهات رایج در پروژههای انتقال برق
تجربه تیم فنی ما در پروژههای مختلف نشان میدهد که نادیده گرفتن این ۴ مورد، پاشنه آشیل اکثر شکستهاست.
۱. استفاده از زره فولادی مغناطیسی برای کابلهای تکرشته
این یک خطای مرگبار مهندسی است. در کابلهای تکرشته حامل جریان AC، زره فولادی به دلیل خاصیت فرومغناطیسی، باعث ایجاد جریانهای گردابی شده و کابل مانند یک اجاق القایی عمل میکند.
راهکار عملی: برای کابلهای تکرشته، حتماً از کابل با زره آلومینیومی استفاده کنید.
۲. نادیده گرفتن تست پیوستگی زره
بسیاری از پیمانکاران زره را تنها به عنوان یک لایه فیزیکی میبینند. در حالی که زره باید در تمام طول مسیر پیوسته بوده و در دو انتها به درستی به سیستم زمین متصل شود. عدم پیوستگی زره میتواند باعث ایجاد ولتاژ القایی خطرناک روی سطح کابل شود.
۳. انتخاب کابل بر اساس قیمت واحد به جای هزینه چرخه عمر
خرید سیم و کابل ارزانقیمت از کارخانههای نامعتبر که از ضایعات مس یا زرههای با گالوانیزه ضعیف استفاده میکنند، هزینههای تعویض کابل (شامل حفاری مجدد و توقف تولید) را تا ۴۰۰٪ افزایش میدهد.
تکنیکهای پیشرفته و ترندها در صنعت سیم و کابل
پیمانکاران پیشرو اکنون به دنبال استانداردهایی فراتر از نیازهای اولیه هستند:
- روکشهای مقاوم در برابر موریانه و جوندگان: در بسیاری از مناطق جغرافیایی، زره به تنهایی کافی نیست. مواد افزودنی شیمیایی در روکش نهایی کابل، مانع از جویده شدن آن توسط جانوران موذی میشود.
- تکنولوژی LSZH برای محیطهای صنعتی بسته: در کارخانههایی با سقفهای کوتاه و تهویه محدود، کابلهای زرهدار باید حتماً از نوع Low Smoke Zero Halogen باشند تا در صورت آتشسوزی، گاز سمی هالوژن باعث خفگی پرسنل نشود.
زرههای مقاوم در برابر خوردگی: استفاده از فولاد گالوانیزه گرم با ضخامت میکرونی استاندارد، طول عمر کابل را در خاکهای خورنده و اسیدی تا ۳۰ سال افزایش میدهد.
نکات طلایی در هنگام نصب و اجرای سیستمهای زرهدار
برای اینکه طول عمر سیم و کابل به حداکثر برسد، رعایت این سه تکنیک در هنگام نصب گلند الزامی است:
۱. استفاده از “ارت تگ” (Earth Tag)
هرگز به تماس فیزیکی گلند با بدنه تابلو برای برقراری اتصال زمین اعتماد نکنید (به خصوص اگر بدنه تابلو رنگآمیزی شده باشد). حتماً از ارت تگ بین گلند و بدنه استفاده کرده و آن را با سیم مسی به شینه ارت تابلو متصل کنید. این کار در هنگام وقوع خطای فاز به زره، از برقدار شدن بدنه تابلو جلوگیری میکند.
۲. نصب صحیح شرود گلند
شرود یا غلاف لاستیکی که روی گلند کشیده میشود، تنها برای زیبایی نیست. این لایه محافظ از نفوذ مستقیم آب و رطوبت به محل درگیری زره و گلند جلوگیری کرده و مانع از خوردگی و زنگزدگی زره در بلندمدت میشود.

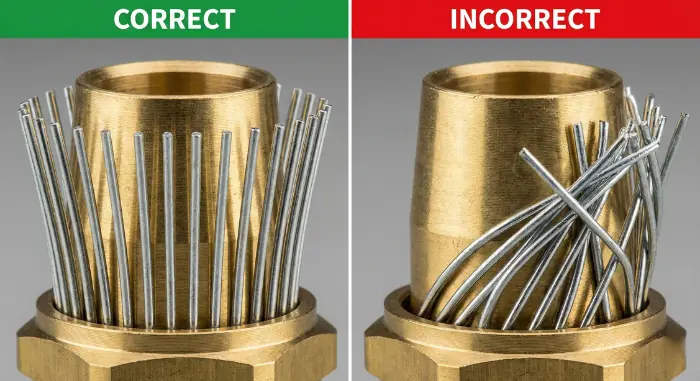

۳. رعایت مخروطی زره (Armour Cone)
هنگام بستن گلند، مطمئن شوید که تمام مفتولهای زره به صورت یکنواخت دور مخروطی گلند (Cone) پخش شدهاند. اگر چند رشته از زره روی هم قرار گیرند، گلند به درستی سفت نشده و در نتیجه پیوستگی زمین و مهار مکانیکی کابل مختل خواهد شد.
چرا در کابلهای ابزار دقیق زرهدار، از شیلد هم استفاده میشود؟
در بسیاری از پروژههای حساس، پیمانکاران با محصولاتی مواجه میشوند که هم دارای زره و هم دارای شیلد هستند. این موضوع ممکن است باعث سردرگمی در برآورد هزینه شود.
- زره (Armor): وظیفه مقابله با “تنشهای فیزیکی” را دارد.
- شیلد (Shield): وظیفه مقابله با “تداخلات الکترومغناطیسی” (EMI) را دارد.
در یک سیستم کنترل مدرن، نویزهای ناشی از کابلهای قدرت مجاور میتواند سیگنالهای ۴ تا ۲۰ میلیآمپر را مختل کند. زره فولادی به تنهایی برای حذف این نویزها کافی نیست. بنابراین، در هنگام خرید، برای بخشهای کنترلی حساس، حتماً کابلهای Lead-Sheathed یا کابلهای زرهداری که دارای شیلد مسی (Cu-Tape یا Cu-Braid) هستند را در اولویت قرار دهید.

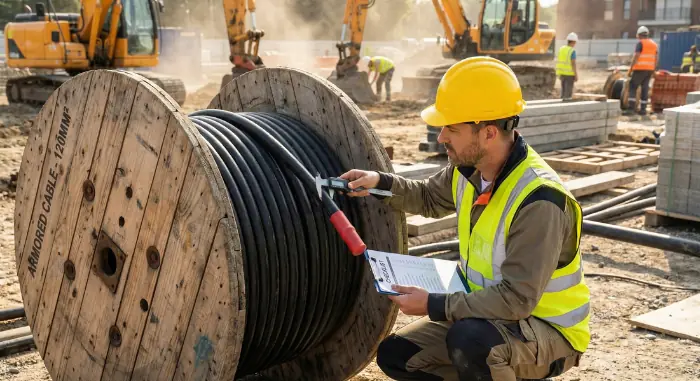

چکلیست طلایی بازرسی کابل زرهدار هنگام تحویل در کارگاه
تحویل گرفتن کابل از کارخانه سیم و کابل، آخرین سنگر نظارتی شماست. قبل از امضای برگه تحویل و تخلیه قرقرهها، این ۱۰ مورد حیاتی را چک کنید تا از سلامت سرمایه پروژه مطمئن شوید:
۱. بازرسی سلامت قرقره
- آیا قرقره چوبی یا فلزی دچار شکستگی شده است؟ شکستگی قرقره میتواند باعث آسیب فیزیکی به لایههای بیرونی کابل در هنگام حمل و نقل شود.
۲. پلمپ بودن دوسر کابل
- دو انتهای کابل باید حتماً با “کپ” (Cap) حرارتی یا پلاستیکی پلمپ شده باشند. نفوذ رطوبت از دوسر کابل به داخل زره و هادی، میتواند باعث اکسیداسیون و افت شدید کیفیت کابل قبل از نصب شود.
۳. تطبیق نشانهگذاری
- اطلاعات درج شده روی بدنه کابل را با پروفرما و استعلام خرید چک کنید. مواردی نظیر: نام کارخانه سیم و کابل، ولتاژ نامی (مثلاً 0.6/1kV)، سایز (مثلاً 4×16mm²)، و استاندارد مرجع (مانند IEC 60502 یا 1-3569 INSO).
۴. متراژ درج شده
- اعداد متراژ روی روکش کابل را در ابتدا و انتهای در دسترس چک کنید تا از صحت مقدار کابل موجود روی قرقره اطمینان حاصل نمایید.
۵. بررسی بصری روکش نهایی
- سطح کابل باید کاملاً صاف، یکنواخت و بدون برآمدگی یا فرورفتگی باشد. هرگونه “دو پهن” بودن کابل یا برآمدگی غیرعادی، نشاندهنده چیدمان غلط زره در زیر روکش است.
۶. ضخامت و نوع زره
- در صورت امکان، بخش کوچکی از انتهای کابل را بررسی کنید. آیا نوع زره با سفارش شما مطابقت دارد؟ (مفتولی SWA یا نواری STA). مفتولها باید کاملاً گالوانیزه و براق باشند؛ هرگونه زنگزدگی به معنای انبارداری غلط در کارخانه است.
۷. رنگبندی رشتهها
- مطابق استاندارد ایران و IEC، رنگبندی رشتهها باید رعایت شده باشد (مثلاً قرمز، زرد، مشکی، آبی برای کابلهای ۴ رشته یا کدهای شمارهگذاری شده برای کابلهای کنترل).
۸. انعطافپذیری و عدم دفرمگی
- بخش آزاد کابل روی قرقره نباید دچار پیچخوردگی (Kink) شدید شده باشد. پیچخوردگی شدید به معنای آسیب احتمالی به عایق زیر زره است.
۹. بررسی اسناد فنی)
- تست ریپورت: شماره سریال قرقره باید با شماره سریال درج شده در برگه آزمایش کارخانه مطابقت داشته باشد.
- گواهی مبدأ و ضمانتنامه: اطمینان حاصل کنید که کابل دارای پروانه استاندارد 1-3569 INSO است یا در لیست تامینکنندگان مجاز (Vendor List) پروژه شماست.
۱۰. اندازه گیری قطر خارجی
- با یک کولیس، قطر خارجی کابل را اندازه بگیرید و با دیتاشیت فنی کارخانه مطابقت دهید. تفاوت فاحش در قطر، نشاندهنده استفاده از مواد اولیه کمکیفیت یا ضخامت غیر استاندارد لایههاست.
نکته: همیشه یک عکس باکیفیت از پلاک قرقره و برچسبهای رهگیری سیم و کابل تهیه کنید و در پرونده فنی پروژه بایگانی نمایید. این مستندات در زمان بروز حوادث بیمهای، حیاتی خواهند بود.
پرسشهای متداول:
چرا کابلهای زرهدار نسبت به کابلهای معمولی شکننده تر هستند و چگونه باید نصب شوند؟
خشک بودن کابلهای زرهدار به دلیل لایه فلزی داخلی است. برای نصب اصولی، نباید شعاع خمش از ۱۲ برابر قطر خارجی کابل کمتر شود. استفاده از غلتکهای کابلکشی در مسیرهای ترانشه برای جلوگیری از کشیدگی بیش از حد زره الزامی است.
آیا زره کابل میتواند جایگزین سیم ارت (Earth Wire) شود؟
زره کابل نمیتواند به طور استاندارد جایگزین سیم ارت شود. هرچند در برخی کاربردها از زره کابل بهعنوان مسیر ارت استفاده شده است، اما زره برای حفاظت مکانیکی طراحی شده است و پیوستگی الکتریکی و سطح مقطع موثر آن برای عبور جریان خطا تضمین شده نیست. بنابراین طبق استانداردهای ایمنی، وجود سیم ارت مجزا الزامیستو زره تنها میتواند به عنوان ارت کمکی به زمین متصل شود.
تفاوت اصلی کابل زرهدار مسی و آلومینیومی در پروژههای صنعتی چیست؟
کابل آلومینیومی زرهدار به دلیل قیمت پایینتر و وزن سبکتر برای خطوط انتقال طولانی محبوب است، اما به دلیل هدایت کمتر، سطح مقطع بالاتری نیاز دارد که منجر به بزرگتر شدن سایز زره و گلندها میشود. کابل مسی در فضاهای محدود کارخانه، به دلیل قطر کمتر و اتصالات پایدارتر، اولویت دارد.
در صورت آسیب دیدن روکش بیرونی کابل زرهدار در هنگام نصب چه باید کرد؟
اگر آسیب سطحی باشد، میتوان از شیرینکهای حرارتی زیپدار (Repair Sleeves) استفاده کرد. اما اگر آسیب به زره رسیده باشد، نفوذ رطوبت باعث اکسید شدن فولاد میشود و در درازمدت مقاومت مکانیکی کابل از بین میرود. در این موارد، کابل باید تعویض یا با مفصل استاندارد ترمیم شود.
چرا قیمت کابل زرهدار در بازار نوسان زیادی دارد؟
قیمت این کابلها تابع سه فاکتور اصلی است، قیمت جهانی مس (LME)، قیمت فولاد (برای زره) و قیمت مواد پلیمری. هرگونه نوسان در قیمت این سه ماده اولیه در خروجی نهایی کارخانه سیم و کابل تأثیر مستقیم میگذارد.
نتیجهگیری و گامهای اجرایی
انتخاب کابل قدرت و کنترل زرهدار، یک معامله مهندسی بین سختی و هدایت است. برای مالکان کارخانه و پیمانکاران خطوط انتقال، این قطعه نه یک کالای مصرفی، بلکه یک دارایی استراتژیک محسوب میشود.
برای اطمینان از صحت عملکرد پروژه خود:
- اولاً، لیست کابلهای خود را بر اساس نوع تنش (کشی یا فشاری) بازبینی کنید.
- ثانیاً، در هنگام سفارش حتماً گواهی انطباق با استاندارد IEC 60502-1 یا 3569-1 INSO را درخواست نمایید.
تیم فنی ما آماده است تا با بررسی محاسبات افت ولتاژ و شرایط محیطی پروژه شما، دقیقترین مشخصات فنی را برای خرید بهینه در اختیار شما قرار دهد. با ما تماس بگیرید و امنیت انرژی پروژه خود را بیمه کنید.
